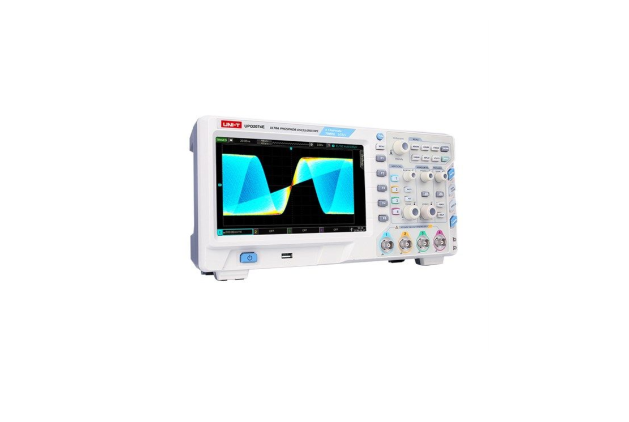

Osciloskop Dixhital UNI-T UPO2074E 70MHz, 4 Kanale, 1GSa/s

Osciloskop profesional me katër kanale analoge

UNI-T UPO2074E është një osciloskop dixhital Ultra Phosphor me katër kanale analoge, i krijuar për matjen, regjistrimin dhe analizimin e sinjaleve elektrike. Me bandwidth 70 MHz, kampionim maksimal 1 GSa/s dhe memorie deri në 56 Mpts, pajisja është e përshtatshme për laboratorë elektronikë, servise profesionale, institucione arsimore, zhvillim produktesh dhe sisteme automatike testimi.

Katër kanalet mundësojnë monitorimin njëkohësisht të disa pikave të një qarku. Kjo është praktike për krahasimin e sinjaleve të hyrjes dhe daljes, analizimin e qarqeve me disa faza, kontrollin e burimeve të energjisë, sistemeve të kontrollit dhe komunikimeve elektronike.

Teknologji Ultra Phosphor dhe kapje e anomalive

Teknologjia Ultra Phosphor përdor deri në 256 nivele intensiteti për të paraqitur sa shpesh përsëritet një sinjal. Zonat ku forma valore shfaqet më shpesh paraqiten me intensitet më të lartë, ndërsa ngjarjet e rralla dallohen më lehtë.

Shpejtësia e kapjes arrin deri në 80,000 forma valore në sekondë, duke ndihmuar në identifikimin e glitch-eve, impulseve të shkurtra, jitter-it dhe anomalive që mund të humbasin nga një osciloskop me ritëm më të ulët rifreskimi.

Bandwidth 70MHz dhe kampionim sipas kanaleve aktive

UNI-T UPO2074E ofron bandwidth 70 MHz dhe kohë tipike ngritjeje jo më të madhe se 5 ns. Kampionimi në kohë reale ndryshon sipas numrit të kanaleve që përdoren:

• 1 GSa/s me një kanal aktiv
• 500 MSa/s me dy kanale aktive
• 250 MSa/s me katër kanale aktive

Kjo strukturë e bën pajisjen të përshtatshme për analizimin e sinjaleve analoge dhe dixhitale, impulseve, qarqeve PWM, mikrokontrollorëve, furnizimeve switching dhe sistemeve elektronike me disa kanale.

Memorie deri në 56Mpts

Memoria e thellë deri në 56 Mpts lejon regjistrimin e intervaleve më të gjata të sinjalit. Përdoruesi mund të zmadhojë pjesë të formës valore dhe të analizojë detajet pa humbur menjëherë pamjen e përgjithshme të matjes.

Pajisja mbështet regjistrimin deri në 65,000 forma valore, duke mundësuar rishikimin e ngjarjeve që ndodhin në momente të ndryshme. Opsionet e memories përfshijnë 28 kpts, 280 kpts, 2.8 Mpts, 28 Mpts dhe 56 Mpts.

Bazë kohore e pavarur për secilin kanal

Funksioni Independent Time Base lejon rregullimin e pavarur të bazës kohore për secilin kanal. Ky funksion është veçanërisht i dobishëm kur katër sinjalet kanë frekuenca shumë të ndryshme.

Përdoruesi mund të shikojë sinjalet në ekran të ndarë dhe të zgjedhë një bazë kohore të përshtatshme për secilin kanal. Baza kryesore kohore varion nga 5 ns/div deri në 50 s/div.

Dekodim për protokollet seriale

Osciloskopi mbështet trigger dhe dekodim për protokollet më të përdorura në elektronikën dixhitale:

• RS-232/UART
• I²C
• SPI

Këto funksione ndihmojnë në analizimin e komunikimit ndërmjet mikrokontrollorëve, sensorëve, moduleve elektronike dhe pajisjeve periferike. Trigger-i mund të konfigurohet sipas adresës, të dhënave, gabimeve të kornizës, bitëve të komunikimit dhe kushteve të tjera të protokollit.

Trigger i avancuar për diagnostikim

UNI-T UPO2074E ofron shumë mënyra trigger-i për izolimin e ngjarjeve specifike:

• Edge
• Pulse Width
• Window
• Runt
• Timeout
• Nth Edge
• Delay
• Duration
• Setup/Hold
• Slope
• Video
• Pattern
• RS-232/UART
• I²C
• SPI

Këto opsione mundësojnë stabilizimin e formës valore dhe kapjen e impulseve ose gabimeve që shfaqen vetëm në kushte të caktuara.

Matje automatike, FFT dhe filtra dixhitalë

Pajisja mbështet 34 lloje matjesh automatike, duke përfshirë frekuencën, periodën, amplitudën, Peak-to-Peak, RMS, duty cycle, kohën e ngritjes, kohën e rënies, gjerësinë e impulseve, fazën dhe sipërfaqen e sinjalit. Në ekran mund të shfaqen deri në pesë matje njëkohësisht.

Funksionet matematikore përfshijnë mbledhje, zbritje, shumëzim, pjesëtim, FFT, operacione logjike dhe funksione të avancuara. Pajisja ofron gjithashtu filtra Low Pass, High Pass, Band Pass dhe Band Stop, së bashku me një frekuencëmatës hardware 6-bit.

Ekran i madh 8 inç

Osciloskopi është i pajisur me ekran TFT LCD 8 inç, me rezolucion 800 × 480 piksel dhe paraqitje me ngjyra 24-bit. Ekrani i gjerë lehtëson shikimin njëkohësisht të katër kanaleve, rezultateve të matjeve dhe menuve të konfigurimit.

Ndjeshmëria vertikale varion nga 1 mV/div deri në 20 V/div, ndërsa impedanca e hyrjes është 1 MΩ me kapacitet rreth 21 pF. Pajisja mbështet mënyrat e shfaqjes Y-T, X-Y dhe Roll.

USB, LAN dhe kontroll nga kompjuteri

Ndërfaqet përfshijnë:

• USB Host
• USB Device
• LAN
• External Trigger
• AUX Out

Porta USB Host mund të përdoret për ruajtjen e formave valore, konfigurimeve dhe pamjeve të ekranit në memorie USB. USB Device dhe LAN mundësojnë lidhjen me kompjuterin, kontrollin në distancë dhe integrimin e instrumentit në sisteme automatike testimi.

Përdorimet kryesore

UNI-T UPO2074E rekomandohet për:

• Diagnostikimin e qarqeve elektronike
• Monitorimin e katër sinjaleve njëkohësisht
• Testimin e furnizimeve dhe konvertuesve
• Analizimin e qarqeve PWM
• Testimin e mikrokontrollorëve dhe sensorëve
• Dekodimin e protokolleve I²C, SPI dhe UART
• Testimin e amplifikatorëve dhe qarqeve audio
• Zhvillimin dhe kontrollin e prototipeve
• Laboratorë shkollorë dhe universitarë
• Mirëmbajtje dhe automatizim industrial

Seria UPO2000E është projektuar për elektronikë industriale, komunikime, kompjuterë, elektronikë automobilistike, mirëmbajtje, kërkim-zhvillim dhe arsim.

Zgjidh modelin e duhur

UNI-T UPO2074E është zgjedhja e përshtatshme kur kërkohen katër kanale analoge dhe bandwidth 70 MHz.

Për bandwidth më të lartë, duke ruajtur katër kanalet, mund të zgjidhet:

Osciloskop Dixhital UNI-T UPO2104E 100MHz, 4 Kanale

Për matje me dy kanale dhe bandwidth 70 MHz, mund të zgjidhet:

Osciloskop Dixhital UNI-T UPO2072E 70MHz, 2 Kanale

Vendos internal links te emërtimet e mësipërme kur produktet përkatëse të publikohen në web. Modelet e serisë kanë kampionim maksimal 1 GSa/s, memorie deri në 56 Mpts dhe kapje deri në 80,000 wfms/s; ndryshimet kryesore janë bandwidth-i dhe numri i kanaleve.

Specifikimet teknike

• Marka: UNI-T
• Modeli: UPO2074E
• Lloji: Osciloskop dixhital Ultra Phosphor
• Bandwidth: 70 MHz
• Kanale analoge: 4
• Kampionimi maksimal: 1 GSa/s
• Kampionimi me dy kanale: 500 MSa/s
• Kampionimi me katër kanale: 250 MSa/s
• Memoria maksimale: 56 Mpts
• Shpejtësia e kapjes: Deri në 80,000 wfms/s
• Regjistrimi i formave valore: Deri në 65,000 frame
• Koha tipike e ngritjes: ≤5 ns
• Rezolucioni vertikal: 8-bit
• Ndjeshmëria vertikale: 1 mV/div – 20 V/div
• Baza kohore: 5 ns/div – 50 s/div
• Impedanca e hyrjes: 1 MΩ ±2% / 21 pF ±3 pF
• Input coupling: AC, DC dhe Ground
• Kufizimi i bandwidth-it: 20 MHz
• Mënyrat e marrjes: Sampling, Peak Detect, High Resolution, Envelope dhe Average
• Mënyrat e shfaqjes: Y-T, X-Y dhe Roll
• Nivelet e intensitetit: 256
• Matjet automatike: 34 lloje
• Matje të shfaqura njëkohësisht: Deri në 5
• Dekodimi: RS-232/UART, I²C dhe SPI
• Frekuencëmatësi: Hardware, 6-bit
• Funksionet matematikore: A+B, A−B, A×B, A/B, FFT, Logic, Filter dhe Advanced
• Filtrat: Low Pass, High Pass, Band Pass dhe Band Stop
• Ekrani: TFT LCD 8 inç
• Rezolucioni i ekranit: 800 × 480 piksel
• Ndërfaqet: USB Host, USB Device, LAN, EXT Trigger dhe AUX Out
• Furnizimi: 100–240 V AC, 45–440 Hz
• Përmasat: 336 × 164 × 108 mm
• Pesha: Rreth 3.5 kg
• EAN: 6935750591147
