Voltage Sensor Module
- Gama e gjerë e matjes: Mund të matë tensione DC nga 0.0245V deri në 25V.
- Lehtësi Integrimi: Ka terminale me vidë (screw terminals) për lidhje të sigurt dhe kunja standarde 3-pinëshe për ndërfaqe të thjeshtë me pllakat e zhvillimit.
- Rezolucion i lartë: Kur përdoret me një Arduino 5V/10-bit, ai ofron një rezolucion analog prej rreth 0.00489V, duke lejuar matje relativisht të sakta.
- Përdorime të shumta: Është ideal për monitorimin e nivelit të baterive, sistemeve të menaxhimit të energjisë, projekteve robotike
200 L
Ky modul sensor tensioni DC 0-25V është një pajisje thelbësore dhe me kosto efektive për çdo entuziast të elektronikës, i projektuar posaçërisht për t’u integruar me lehtësi me mikrokontrollorët si Arduino, Raspberry Pi dhe ESP32. Funksioni i tij kryesor është të masë tensionet e rrezikshme për mikrokontrollorin (deri në 25V DC) dhe t’i shkallëzojë ato në një nivel të sigurt dhe të lexueshëm (0-5V ose 0-3.3V).
Si Funksionon Moduli i Sensorit të Tensionit?
Moduli operon mbi parimin e thjeshtë, por efektiv, të ndarësit të tensionit (voltage divider). Duke përdorur dy rezistorë të fiksuar (një 30kΩ dhe një 7.5kΩ), ai zvogëlon tensionin hyrës saktësisht me një faktor prej pesë (5:1). Kjo do të thotë se një tension hyrës prej 25V kthehet në 5V në kunjin e daljes “S”, i cili mund të lidhet direkt me kunjin analog (AD) të Ardunos pa rrezikuar dëmtimin e pajisjes.
Karakteristikat dhe Përdorimet
- Gama e gjerë e matjes: Mund të matë tensione DC nga 0.0245V deri në 25V.
- Lehtësi Integrimi: Ka terminale me vidë (screw terminals) për lidhje të sigurt dhe kunja standarde 3-pinëshe për ndërfaqe të thjeshtë me pllakat e zhvillimit.
- Rezolucion i lartë: Kur përdoret me një Arduino 5V/10-bit, ai ofron një rezolucion analog prej rreth 0.00489V, duke lejuar matje relativisht të sakta.
- Përdorime të shumta: Është ideal për monitorimin e nivelit të baterive, sistemeve të menaxhimit të energjisë, projekteve robotike dhe çdo aplikacioni ku kërkohet matja e tensionit të një qarku.
Pavarësisht thjeshtësisë së tij, ky modul është një mjet i vlefshëm për të mbrojtur mikrokontrollorët tuaj nga mbitensionet duke zgjeruar aftësitë e tyre matëse.
Më poshtë janë specifikimet kryesore teknike për modulin e sensorit të tensionit DC 0-25V:
| Specifikimi | Detaji | Burimi |
|---|---|---|
| Gama e Tensionit Hyrës | DC 0V deri në 25V | |
| Gama e Tensionit të Daljes | DC 0V deri në 5V (proporcionale) | |
| Parimi i Punës | Ndarës tensioni rezistiv | |
| Raporti i Ndarjes | 5:1 (Tensioni i daljes është 1/5 e tensionit hyrës) | |
| Rezolenca Analoge | Përafërsisht 0.00489V (me Arduino 5V/10-bit) | |

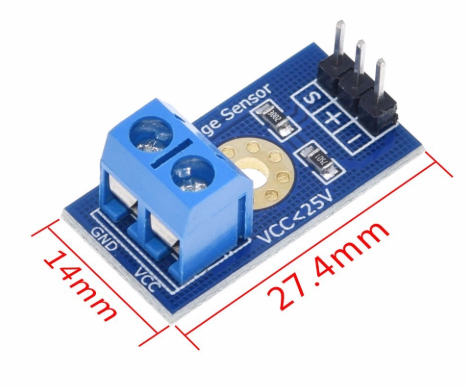

| Dimensionet | 27.4mm x 14mm | |
| Ndërfaqja e Hyrjes DC | Terminale me vidë (VCC, GND) | |
| Ndërfaqja e Daljes | Kunja 3-pinëshe (+, -, S) |
Formula e përdorur për llogaritjen e tensionit real në Arduino është:
Vin=AnalogRead×51023×5cap V sub i n end-sub equals cap A n a l o g cap R e a d cross 5 over 1023 end-fraction cross 5
𝑉𝑖𝑛=𝐴𝑛𝑎𝑙𝑜𝑔𝑅𝑒𝑎𝑑×51023×5
ose thjesht:
