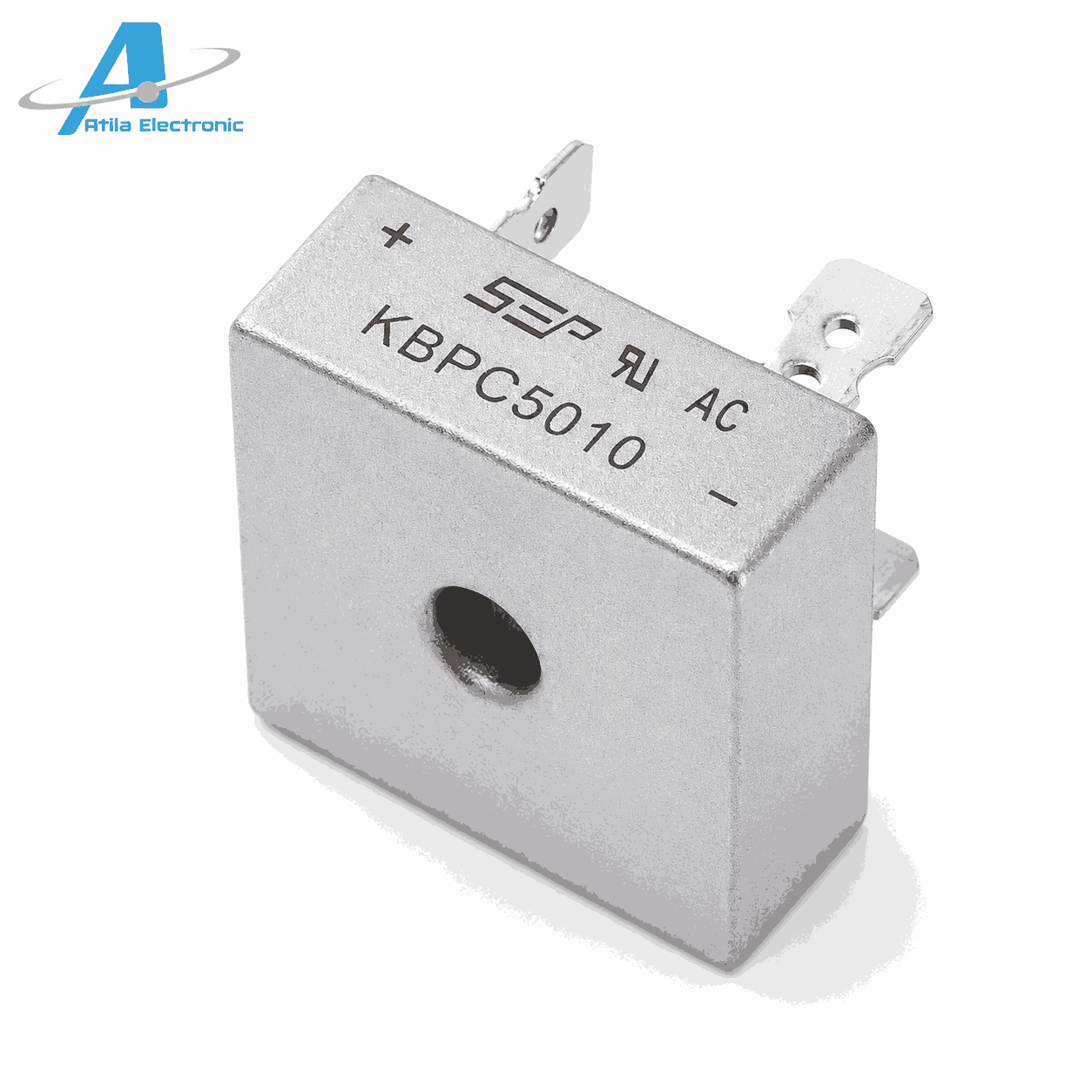

Ure Gretz KBPC5010 1000V 50A

Ure Gretz KBPC5010 për konvertimin AC në DC

Ure Gretz KBPC5010 1000V 50A është një komponent elektronik i fuqishëm, i projektuar për drejtimin me valë të plotë të tensionit alternativ. Ajo përmban katër dioda të integruara në një trup të vetëm dhe mundëson konvertimin e tensionit AC në tension DC.

Ky model përdoret gjerësisht në ndërtimin dhe riparimin e burimeve të energjisë, karikuesve të baterive, inverterëve, stabilizatorëve të tensionit dhe pajisjeve industriale. Kapaciteti i lartë i rrymës e bën të përshtatshme për aplikime ku kërkohet furnizim i qëndrueshëm dhe trajtim i ngarkesave të mëdha.

Kapacitet deri në 50A dhe 1000V

KBPC5010 mbështet tension të kundërt maksimal deri në 1000V dhe rrymë nominale deri në 50A, kur përdoret me ftohje dhe instalim të përshtatshëm. Trupi metalik ndihmon në shpërndarjen e nxehtësisë dhe mund të montohet mbi një ftohës alumini ose sipërfaqe metalike.

Për përdorim me rryma të larta rekomandohet aplikimi i pastës termike ndërmjet urës drejtuese dhe ftohësit. Gjithashtu, kabllot, konektorët dhe siguresat duhet të zgjidhen sipas rrymës reale të qarkut.

Lidhje e thjeshtë me katër terminale

Ura drejtuese ka katër terminale të shënuara qartë. Dy terminalet me simbolin “~” përdoren për hyrjen e tensionit AC, ndërsa terminalet “+” dhe “−” sigurojnë daljen DC.

Pas drejtimit, tensioni në dalje nuk është plotësisht i filtruar. Për të përftuar një tension DC më të qëndrueshëm mund të përdoren kondensatorë elektrolitikë me kapacitet dhe tension të përshtatshëm.

Përdorimet kryesore

Ure Gretz KBPC5010 mund të përdoret në:

• Burime ushqimi AC në DC
• Karikues baterish
• Inverterë dhe konvertues tensioni
• Stabilizatorë tensioni
• Pajisje saldimi
• Kontrollues motorësh DC
• Amplifikatorë audio me fuqi të lartë
• Sisteme automatizimi
• Riparime pajisjesh elektronike
• Projekte profesionale dhe industriale

Instalimi dhe siguria

Gjatë instalimit duhet të respektohet polariteti i daljes dhe pozicioni i terminaleve AC. Lidhja e gabuar mund të dëmtojë urën drejtuese, kondensatorët ose pajisjet e lidhura në dalje.

Ky komponent mund të përdoret me tensione të rrezikshme. Montimi dhe testimi duhet të kryhen vetëm nga persona me njohuri për qarqet elektrike dhe duke përdorur izolim, siguresa dhe pajisje mbrojtëse të përshtatshme.

Specifikimet

• Modeli: KBPC5010
• Lloji: Urë drejtuese Gretz
• Rryma nominale maksimale: 50A
• Tensioni maksimal: 1000V
• Numri i terminaleve: 4
• Terminalet hyrëse: 2 × AC
• Terminalet dalëse: Pozitiv dhe negativ
• Funksioni: Konvertim AC në DC
• Materiali i trupit: Metal
• Montimi: Me vidë në ftohës ose sipërfaqe metalike
• Aplikimi: Ushqyes, karikues, inverterë dhe pajisje elektronike
