1N4148 Diode 100V Fast Switching

1N4148 Diode Fast Switching për qarqe elektronike

1N4148 Diode është një diodë e vogël sinjali me switching shumë të shpejtë, e përdorur gjerësisht në qarqe elektronike për kontrollin, drejtimin dhe përpunimin e sinjaleve. Me tension maksimal repetitive reverse deri në 100V dhe kohë shumë të shpejtë rikuperimi, 1N4148 është zgjedhje praktike për qarqe dixhitale, sinjale, pulse, mbrojtje dhe projekte elektronike.

Për modele të tjera mund të shikoni kategorinë Dioda & Tranzistorë në Atila Electronic.

Switching i shpejtë për sinjale dhe pulse

Avantazhi kryesor i 1N4148 është shpejtësia e lartë e switching. Reverse recovery time mund të jetë rreth 4 ns në kushte të caktuara testimi, duke e bërë shumë më të përshtatshme për sinjale të shpejta sesa diodat rectifier standarde.

Përdoret shpesh në qarqe logic, pulse shaping, clipping, clamping, switching dhe mbrojtje të hyrjeve elektronike. Për shkak të dimensioneve të vogla dhe karakteristikave të shpejta, është një nga diodat më të përdorura në elektronikën e sinjaleve.

Për aplikime rectifier dhe power supply me rrymë më të lartë mund të shikoni edhe 1N4007 Diode 1A 1000V, ndërsa 1N4148 është më e përshtatshme për qarqe sinjali dhe switching të shpejtë.

Package DO-35 dhe montim Through-Hole

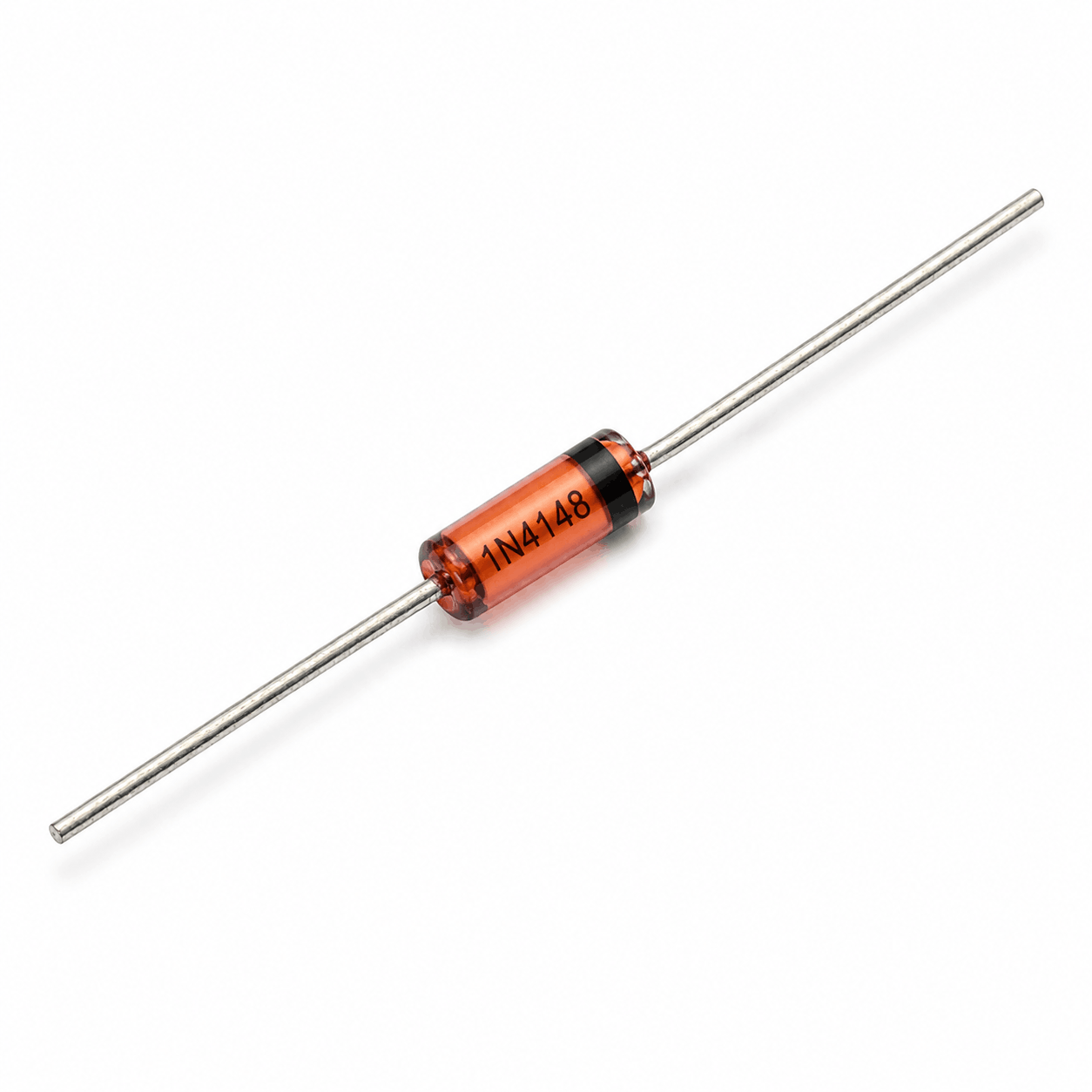

1N4148 zakonisht vjen në package të vogël qelqi DO-35, me dy terminale aksiale për montim Through-Hole. Katoda identifikohet nga shiriti në njërin skaj të komponentit dhe polariteti duhet respektuar gjatë instalimit.

Dioda mund të montohet në PCB, breadboard dhe qarqe eksperimentale, duke qenë shumë praktike për laboratorë, studentë, teknikë dhe riparime elektronike.

Për ndërtimin e qarqeve mund ta kombinoni me Komponente Elektronike të tjera si rezistorë, kondensatorë dhe tranzistorë.

Për projekte DIY, laborator dhe servis

1N4148 Diode është komponent shumë i dobishëm për projekte DIY, qarqe me mikrokontroller, sensorë, rele, transistor switching dhe module elektronike. Mund të përdoret gjithashtu për mbrojtjen e hyrjeve, drejtimin e sinjaleve dhe izolimin e pjesëve të ndryshme të një qarku.

Kombinimi i tensionit deri në 100V, përmasave të vogla dhe switching shumë të shpejtë e bën 1N4148 një komponent bazë për punime dhe eksperimente elektronike.
