Kit Diodash Zener SMD LL34 – 300 Copë, 15 Vlera 3–24V, 0.5W

Kit diodash Zener SMD LL34 për qarqe elektronike

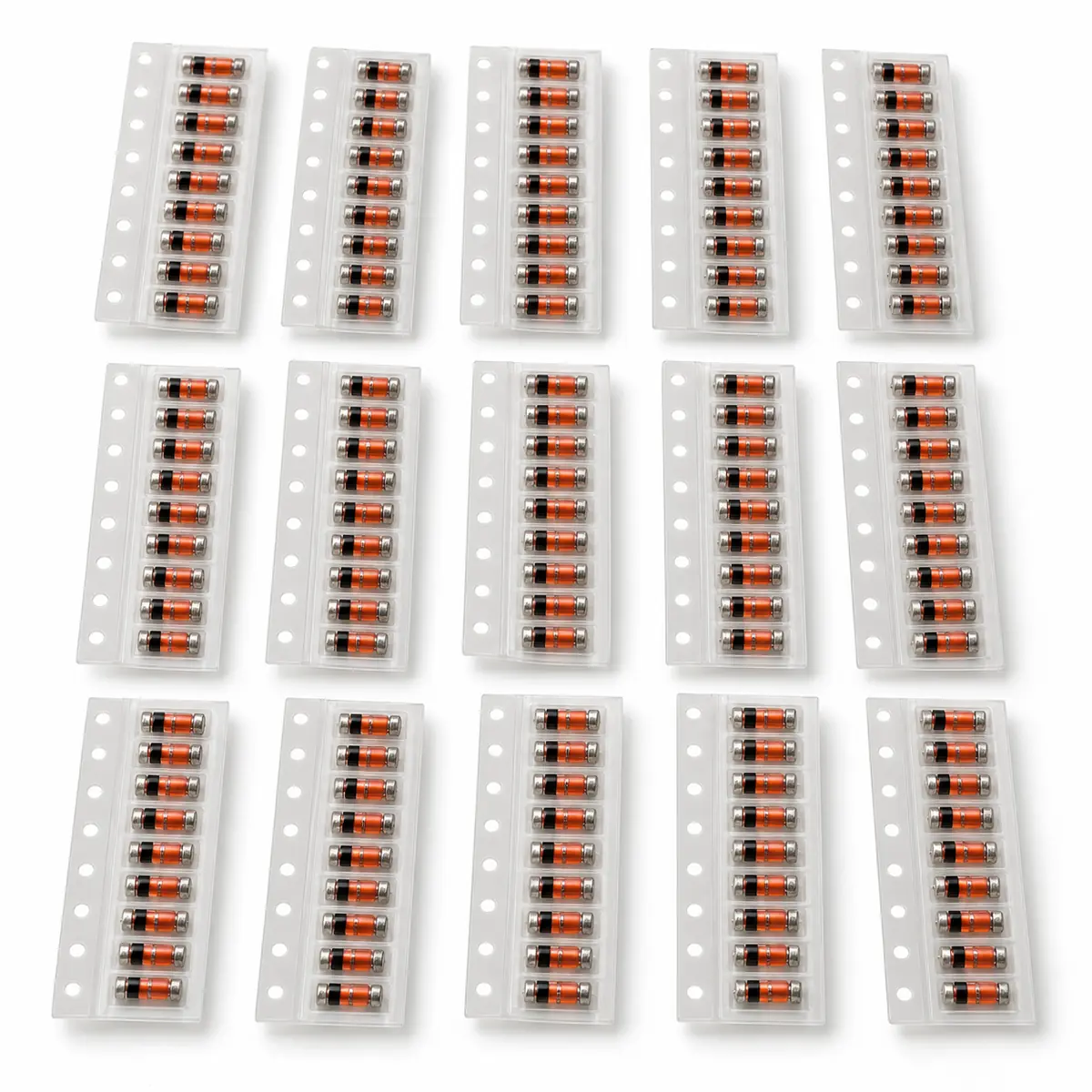

Kit diodash Zener SMD LL34 përmban 300 komponentë për projekte, prototipim dhe riparime elektronike. Kompleti përfshin 15 vlera tensioni Zener në intervalin 3–24V, me 20 copë për secilën vlerë. Fuqia nominale e deklaruar është 0.5W, e barasvlershme me 1/2W ose 500mW për diodë.

Ky set është praktik për teknikë servisi, studentë dhe hobiistë që punojnë me pllaka PCB dhe duan të kenë disa vlera në dispozicion. Sasia prej 20 komponentësh për çdo vlerë ofron rezervë për eksperimente, montime të përsëritura dhe zëvendësime gjatë riparimeve.

Stabilizim dhe kufizim tensioni

Diodat Zener përdoren në polarizim të kundërt për të krijuar një tension referimi ose për të kufizuar tensionin në një pikë të qarkut. Ato mund të shërbejnë në qarqe stabilizimi, kufizimi sinjali dhe mbrojtjeje, kur përzgjidhen sipas kërkesave elektrike të aplikimit. Përdorimi zakonisht kërkon një rezistencë ose një mënyrë tjetër për kufizimin e rrymës.

Intervali 3–24V përfaqëson tensionet nominale Zener të vlerave të përfshira në komplet. Çdo diodë ka vlerën e vet të përcaktuar; një komponent i vetëm nuk është i rregullueshëm në të gjithë këtë interval. Përpara montimit, identifiko vlerën nga shënimi i komponentit ose etiketa përkatëse e paketimit.

Format LL34 për montim SMD

Kapsulimi LL34 është një format cilindrik kompakt për montim në sipërfaqen e PCB-së. Diodat kanë kontakte metalike në skaje dhe kërkojnë pad-e të përshtatshme për montim. Gjatë saldimit duhet respektuar polariteti: shenja e katodës ndihmon për të përcaktuar orientimin e komponentit në qark.

Për të plotësuar qarkun me komponentë kufizimi rryme, shiko kategorinë Rezistorë te Atila Electronic. Për punime saldimi dhe riparime SMD mund të shikosh edhe pastën flux BUL-MAX BMX-3165, e dobishme për përgatitjen e zonës së saldimit.

Përzgjedhja dhe kontrolli para përdorimit

Zgjedhja e diodës duhet të marrë parasysh tensionin Zener, rrymën e punës dhe fuqinë që do të shpërndahet në komponent. Kufiri 0.5W varet nga kushtet termike dhe montimi, ndaj nuk duhet interpretuar si fuqi e garantuar në çdo temperaturë. Kontrollo gjithashtu që vlera e zgjedhur të përputhet me skemën e pajisjes që po riparon.

Për informacion të përgjithshëm mbi diodat Zener dhe parametrat e tyre, konsulto referencën teknike të Vishay për diodat Zener. Ky material është edukativ dhe nuk përcakton markën ose serinë e komponentëve të këtij kompleti.
