Kit Rezistencash Shunt SMD 2512 – 50 Copë, 10 Vlera 0.001Ω–0.1Ω

Kit rezistencash SMD 2512 për matjen e rrymës

Kit rezistencash SMD 2512 është një komplet me 50 komponentë me rezistencë të ulët, të përshtatshëm për përzgjedhje në qarqe matjeje rryme dhe riparime elektronike. Seti përmban 10 vlera të ndryshme, me 5 copë për secilën vlerë. Intervali fillon nga 0.001Ω dhe përfundon në 0.1Ω, duke ofruar disa mundësi për projektimin dhe testimin e qarqeve me rezistenca shunt.

Rezistencat shunt përdoren për të krijuar një rënie të vogël tensioni që mund të matet nga qarku. Nga kjo matje dhe vlera e rezistencës mund të llogaritet rryma që kalon në komponent. Ato përdoren në qarqe monitorimi energjie, furnizues, karikues dhe sisteme kontrolli, kur parametrat e komponentit përputhen me kërkesat e projektit.

10 vlera të përfshira në komplet

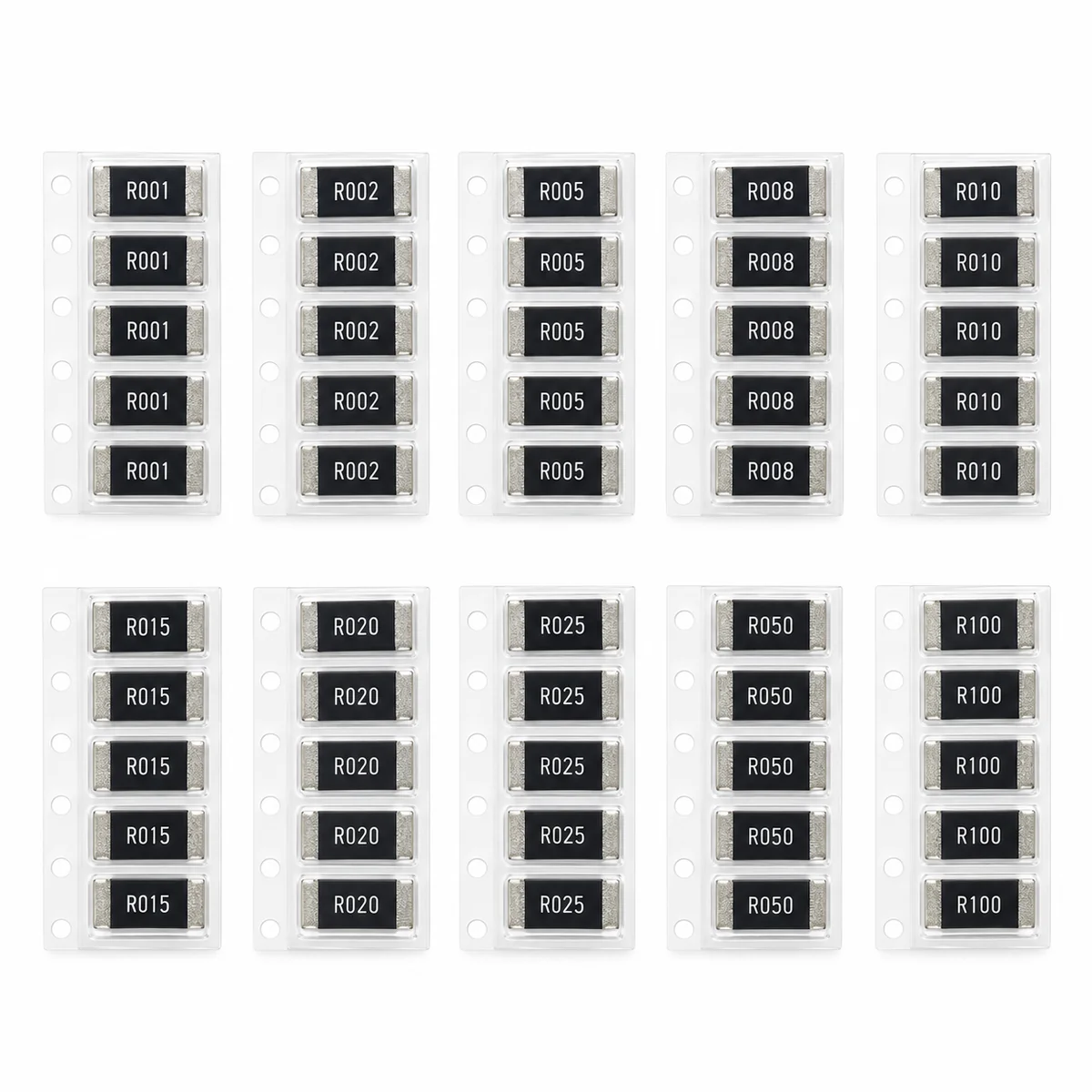

Seti përmban R001, R002, R005, R008, R010, R015, R020, R025, R050 dhe R100. Këto shënime përfaqësojnë përkatësisht 0.001Ω, 0.002Ω, 0.005Ω, 0.008Ω, 0.010Ω, 0.015Ω, 0.020Ω, 0.025Ω, 0.050Ω dhe 0.100Ω. Të shprehura në miliohm, vlerat janë 1, 2, 5, 8, 10, 15, 20, 25, 50 dhe 100mΩ.

Shkronja R në këto shënime tregon pozicionin e presjes dhjetore. Për shembull, R010 është 0.010Ω ose 10mΩ, ndërsa R100 është 0.100Ω ose 100mΩ. Identifikimi i saktë është i rëndësishëm gjatë zëvendësimit të një rezistence në një pllakë elektronike.

Montim SMD në pllaka PCB

Komponentët përdorin formatin SMD 2512 dhe montohen në sipërfaqen e PCB-së. Ata janë pa polaritet dhe kërkojnë pad-e të përshtatshme për këtë format. Kompleti është praktik për laboratorë, servise dhe hobiistë që duan të mbajnë disa vlera me rezistencë të ulët në dispozicion.

Për komponentë të tjerë, shiko kategorinë Rezistorë te Atila Electronic. Për montim dhe riparime në PCB mund të përdorësh edhe pastën flux BUL-MAX BMX-3165, duke zgjedhur pajisje dhe temperaturë të përshtatshme për saldimin.

Përzgjedhja sipas kërkesave të qarkut

Përpara përdorimit kontrollo fuqinë nominale, tolerancën dhe kushtet e punës. Formati 2512 dhe vlera në ohm nuk përcaktojnë të vetme rrymën që mund të përballojë rezistenca. Nxehtësia e krijuar varet nga rryma dhe rezistenca, ndërsa shpërndarja e saj ndikohet edhe nga montimi në PCB.

Për matjen e vlerave shumë të ulëta preferohet matja me katër tela, sepse rezistenca e sondave mund të ndikojë në rezultat. Për informacion të përgjithshëm mbi këtë lloj komponenti, konsulto referencën teknike të Vishay për rezistencat e matjes së rrymës. Kjo referencë është edukative dhe nuk identifikon prodhuesin e këtij kompleti.
