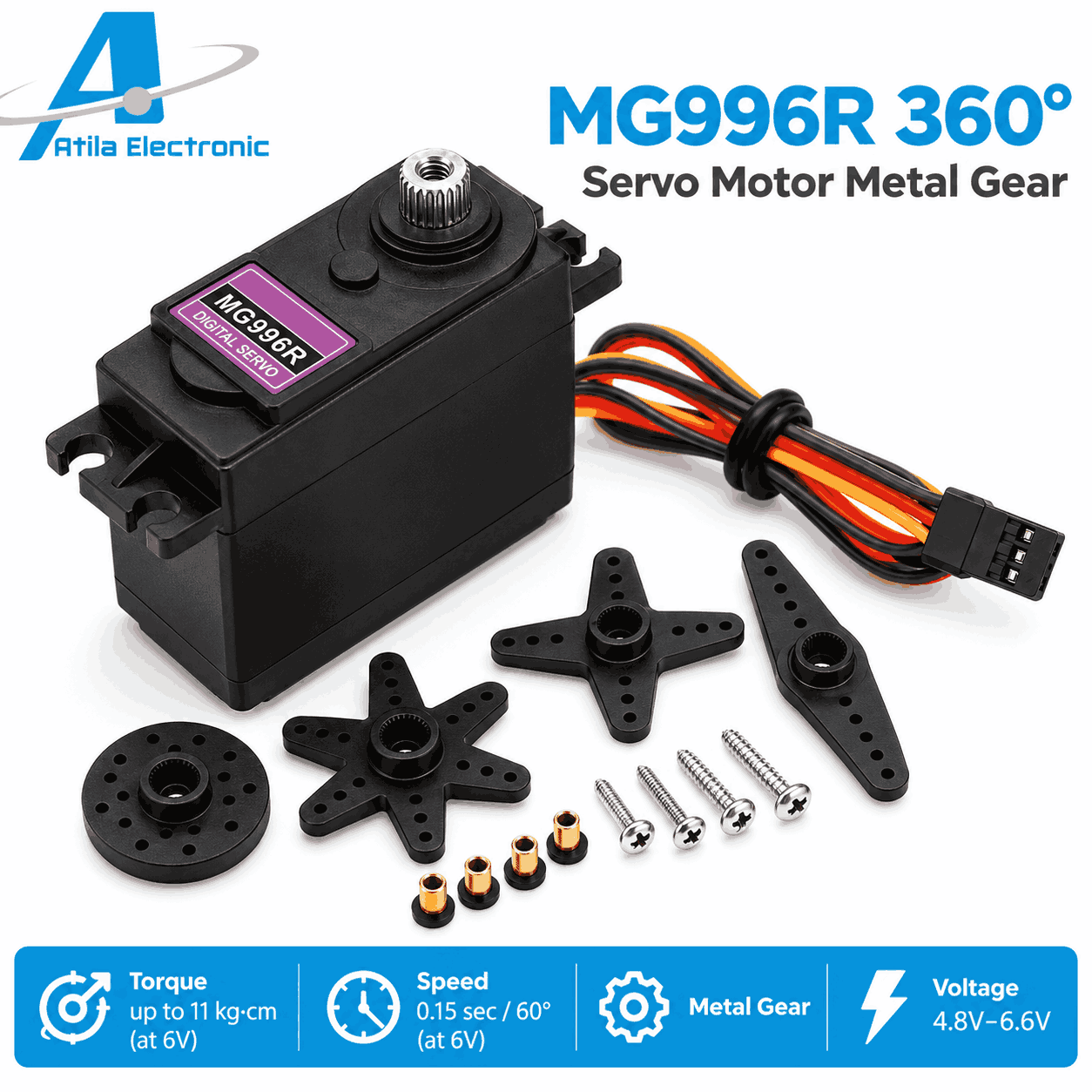

MG996R Servo Motor 360° me Ingranazhe Metalike

MG996R Servo Motor 360° për projekte robotike

MG996R Servo Motor 360° me ingranazhe metalike është një servomotor me rrotullim të vazhdueshëm për mekanizma që kërkojnë lëvizje në të dy drejtimet. Ky variant përdoret për të komanduar rrotullimin e boshtit, duke kontrolluar drejtimin dhe shpejtësinë përmes sinjalit për servo. Është një zgjedhje praktike për robotë me rrota, platforma rrotulluese dhe prototipe elektronike ku lëvizja duhet të vazhdojë për aq kohë sa jepet komanda.

Kontroll i drejtimit dhe shpejtësisë

Sinjali i komandimit përcakton rrotullimin në drejtim të akrepave të orës ose në drejtimin e kundërt. Një puls pranë pikës neutrale përdoret për ndalimin e motorit, ndërsa ndryshimi i pulsit nga kjo pikë përcakton drejtimin dhe shpejtësinë. Pika e saktë e ndalimit mund të ndryshojë ndërmjet njësive dhe duhet përshtatur gjatë testimit të parë. Vlerat e komandimit kontrollohen gradualisht për të siguruar sjelljen e dëshiruar të mekanizmit.

Ky lloj servoje nuk ofron komandim të drejtpërdrejtë të një këndi të caktuar, si vendosja e boshtit në 90°. Nëse projekti kërkon matjen e këndit, numërimin e rrotullimeve ose ndalimin në një pozicion të përsëritshëm, nevojitet një sensor pozicioni ose encoder dhe një sistem kontrolli me feedback.

Ingranazhe metalike për mekanizma lëvizjeje

Transmetimi me ingranazhe metalike e bën MG996R të përshtatshëm për ndërtimin e mekanizmave robotikë dhe modeleve eksperimentale. Ngarkesa duhet përshtatur me çiftin rrotullues të njësisë konkrete, diametrin e rrotës dhe mënyrën e montimit. Një rrotë më e madhe ndryshon raportin ndërmjet shpejtësisë së lëvizjes dhe forcës së disponueshme në kontakt me sipërfaqen.

Përdorim me Arduino dhe ESP32

Për komandim mund të përdoret një Arduino Uno Compatible Board CH340, me program që përcakton nisjen, ndalimin dhe drejtimin e rrotullimit. Për projekte me lidhje WiFi ose Bluetooth mund të shqyrtohet një ESP32 CP2102 me Expansion Board, duke verifikuar përshtatjen e sinjalit me servon.

Furnizimi dhe montimi

Përdorni një burim DC të stabilizuar, me tension sipas specifikimit të servos dhe kapacitet të mjaftueshëm rryme për ngarkesën. Furnizimi i servos dhe kontrolluesi duhet të kenë masë të përbashkët për referencën e sinjalit. Gjatë montimit, fiksoni trupin e motorit dhe siguroni hapësirë të lirë për pjesët rrotulluese. Mos e lidhni servon drejtpërdrejt me furnizim 12V.

Për komponentë të tjerë të projektit, shih kategorinë Motor & Lëvizje. Për referencë teknike mund të konsultoni faqen zyrtare TowerPro për MG996R 360°. Specifikimet e versionit origjinal mund të ndryshojnë nga variantet e prodhuesve të tjerë.
