PowerMaster PD48V Splitter Aktiv PoE 48–57V në 12V 2A, IEEE 802.3af/at

PowerMaster PD48V – Splitter aktiv PoE me dalje 12V

PowerMaster PD48V është një splitter aktiv PoE për ndarjen e të dhënave Ethernet nga furnizimi me energji. Pajisja merr sinjalin e rrjetit dhe energjinë nga një lidhje PoE e përshtatshme. Më pas ofron dalje të veçanta RJ45 për të dhënat dhe DC për furnizimin 12V.

Ky model përdoret pranë kamerës IP ose pajisjes së rrjetit që kërkon furnizim të jashtëm 12V. Është praktik kur në pikën e instalimit keni një kabllo Ethernet me PoE, por pajisja përfundimtare nuk furnizohet drejtpërdrejt përmes portës së saj LAN. Kështu shmanget nevoja për një linjë të veçantë energjie përgjatë të gjithë instalimit.

Hyrje PoE 48–57V dhe dalje DC 12V

Sipas specifikimeve të furnizuara, PD48V pranon tension hyrës 48–57V DC përmes linjës PoE. Dalja është 12V DC, me rrymë maksimale të deklaruar 2A. Mbështet standardet IEEE 802.3af/at dhe lidhje Ethernet 10/100 Mbps.

Fuqia reale e disponueshme në dalje varet nga burimi PoE, buxheti i portës dhe humbjet në kabllo. Për këtë arsye, vlera maksimale 12V 2A nuk duhet konsideruar e garantuar me çdo burim 802.3af. Kontrolloni kërkesën e pajisjes dhe kapacitetin e furnizimit përpara lidhjes.

Lidhje për kamera IP dhe pajisje rrjeti

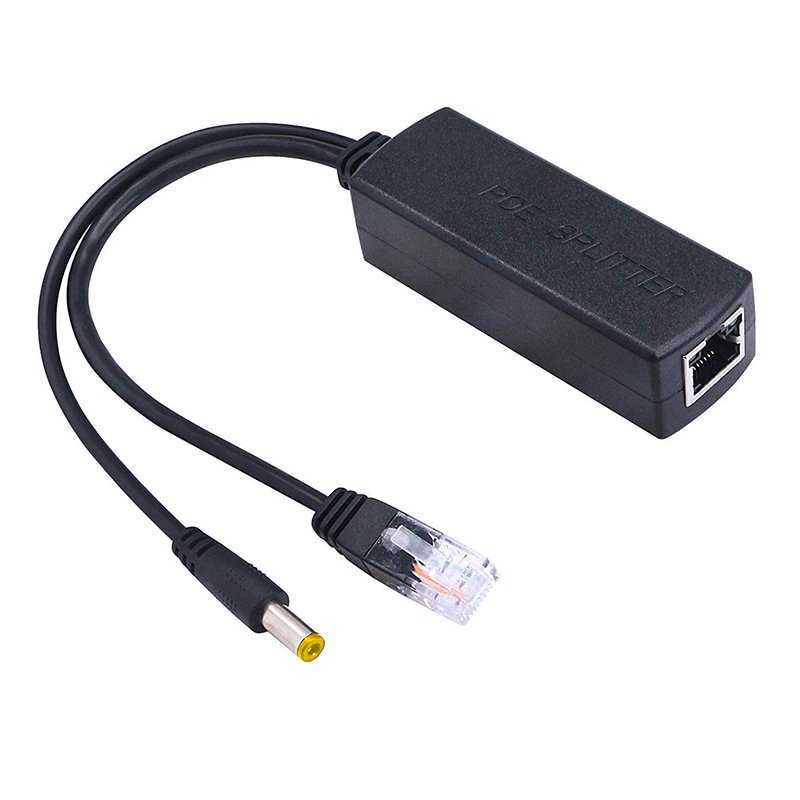

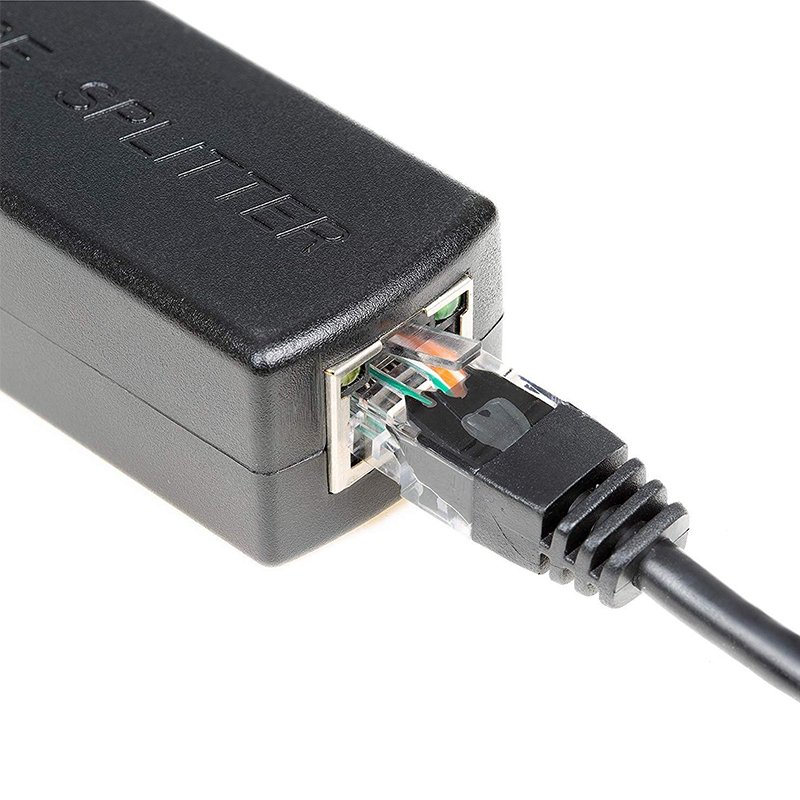

Hyrja realizohet përmes një porte RJ45 femër. Në dalje ka një konektor RJ45 mashkull për të dhënat dhe një konektor DC për energjinë. Lidhni kabllin nga switch-i ose injektori aktiv PoE te hyrja. Më pas lidhni daljet përkatëse te pajisja 12V.

Për lidhje të shkurtra në instalim mund të përdorni kabllon CAT6 RJ45 0.5 m. Për organizimin e lidhjeve në tavolinë ose kabinet mund të shikoni edhe kabllon CAT6 S/FTP 1 m. Shpejtësia e këtij splitter-i mbetet 10/100 Mbps, pavarësisht kapacitetit më të lartë të kabllit.

PD48V ka trup ABS në ngjyrë të zezë dhe dizajn kompakt me kabllo të integruara. Mund të përdoret me kamera IP, pika aksesi dhe pajisje të tjera Ethernet, kur furnizimi dhe konektorët përputhen. Burimin PoE dhe pajisjet plotësuese mund t’i kërkoni te pajisjet aktive të rrjetit.

Përpara montimit verifikoni përmasën dhe polaritetin e konektorit DC. Mos e ekspozoni drejtpërdrejt në shi, sepse nuk është deklaruar klasë mbrojtjeje IP. Specifikimet e furnitorit mund t’i konsultoni te faqja e produktit PowerMaster PD48V.
