Modul Rele Kohëmatës RTC 5V me Ekran Dixhital dhe 5 Periudha

Modul rele RTC 5V për kontroll me orar

Ky modul rele me orë RTC përdoret për të ndezur ose fikur një qark në orare të programuara. Ekrani dixhital shfaq kohën dhe gjendjen e modulit, ndërsa katër butonat përdoren për vendosjen e orës, mënyrës së punës dhe intervaleve. Ora RTC ndihmon në ruajtjen e kohës së sistemit; mbajtësja e baterisë në pllakë shërben për baterinë e orës. Lloji dhe përfshirja e baterisë duhen verifikuar sipas paketimit të produktit.

Deri në pesë periudha të programueshme

Moduli lejon konfigurimin e deri në pesë periudhave kohore. Sipas mënyrës së zgjedhur, mund të caktohen orari i aktivizimit dhe çaktivizimit, data ose ditët përkatëse. Kjo e bën të dobishëm për një program ditor, javor ose sipas datave, kur pajisja duhet të punojë vetëm në intervale të caktuara. Parametrat konfigurohen nga butonat në pllakë; nuk kërkohet programim me Arduino për funksionet bazë të kohëmatjes.

Dalje releje për ndezje-fikje ose impuls

Moduli mund të komandojë daljen në mënyrën ndezje/fikje ose të japë impuls në fillim apo në fund të periudhës, sipas konfigurimit. Kontakti i relés në fotografinë e këtij varianti shënon 10A 250VAC dhe 10A 30VDC. Këto janë shënime të kontaktit, jo tensioni i furnizimit të vetë modulit. Përpara lidhjes, kontrolloni ngarkesën, llojin e saj dhe shënimet e relés. Ngarkesat induktive, si motorët dhe bobinat, mund të kërkojnë mbrojtje shtesë dhe mund të kenë kufij më të ulët praktikë.

Ekran dhe sinjalizim zanor

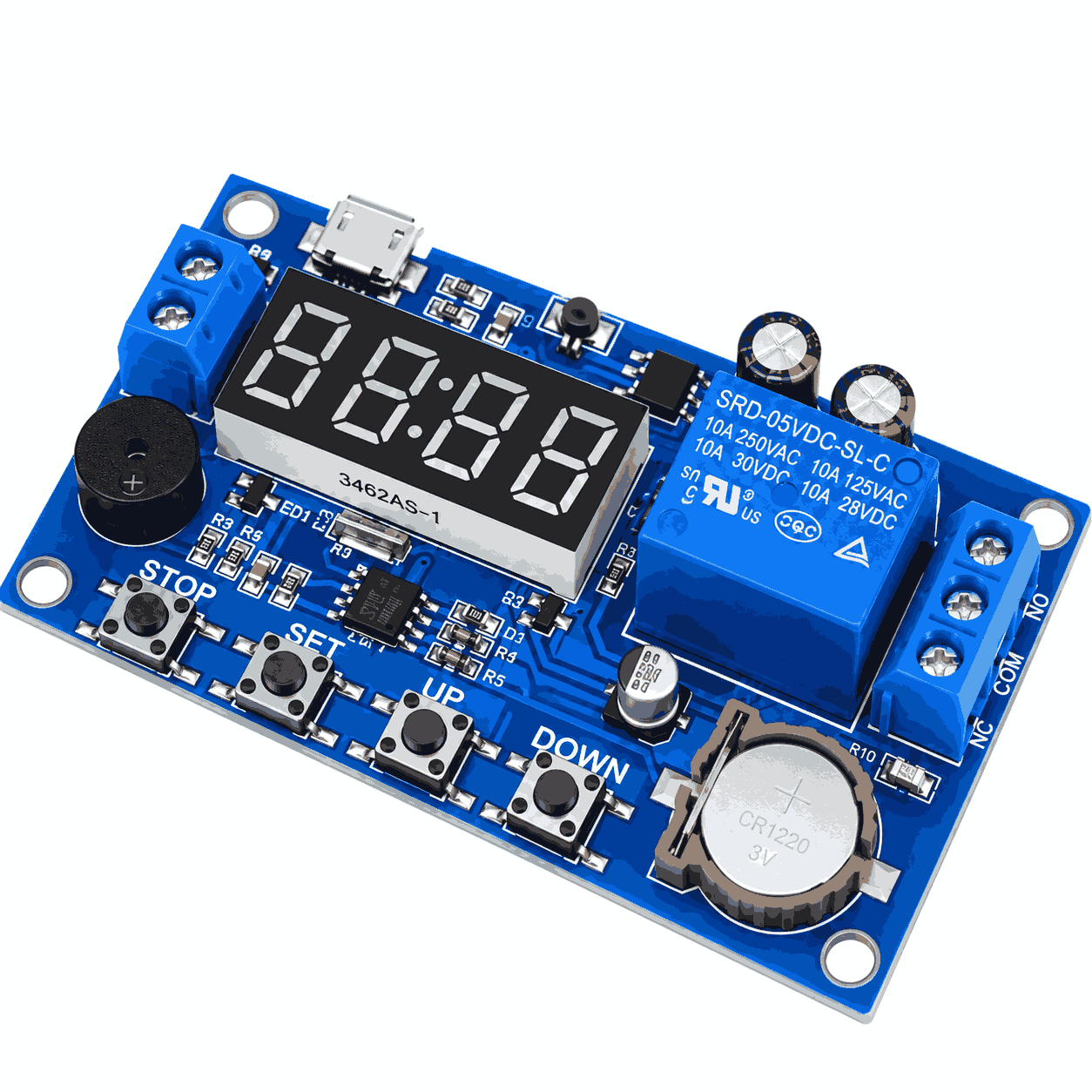

Ekrani me katër shifra e bën më të lehtë leximin e orës dhe parametrave. Buzzer-i mund të sinjalizojë sipas funksionit të alarmit dhe konfigurimit. Butoni STOP shërben për menaxhimin e gjendjes së daljes, ndërsa butonat SET, UP dhe DOWN përdoren për navigim dhe ndryshim vlerash. Pllaka ka terminale me vida për furnizimin dhe kontaktet e relés, si dhe portë Micro USB të dukshme në fotografi.

Përdorime në automatizim dhe projekte DIY

Ky kohëmatës mund të përdoret për ndriçim, ventilim, sinjalizim ose pajisje të tjera që duhet të aktivizohen në orare të caktuara, duke respektuar kufijtë e kontaktit. Për projekte me mikrokontroller mund të shihni Arduino Uno Compatible Board CH340. Për një zgjidhje tjetër kohëmatëse shihni modulin e kohëmatësit NE555 5V, ndërsa module të tjera kontrolli gjenden te Automatizim & Smart Home.

Për përdorimin e orës dhe konfigurimin e periudhave, konsultoni fletën teknike të modulit RTC me rele. Ky produkt është modul kohëmatës me orë reale; funksionet dhe mënyrat e sakta varen nga versioni i pllakës.
