ACS712 Range Hall Current Sensor Module 20A

Add to wishlist
Compare

✅ Monitorimi i rrymës së baterive
✅ Kontrolli i motorëve dhe mbrojtja nga mbirryma
✅ Matja e konsumit të energjisë në sistemet diellore
✅ Matje e fuqisë në aplikime industriale

250 L

Porosite me Whatsapp

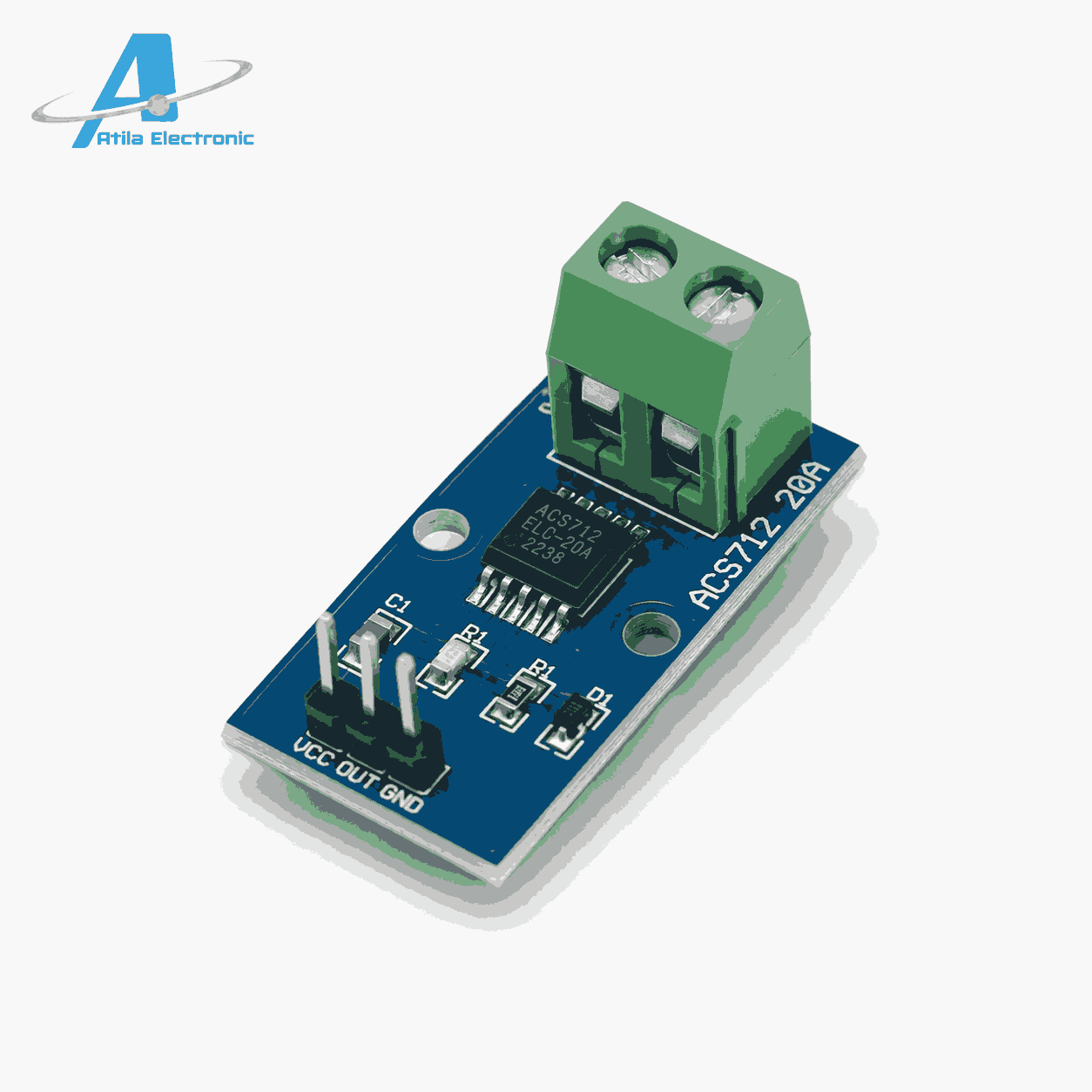

Moduli i Sensorit të Rrymës ACS712 20A (Hall Effect)

ACS712 20A është një sensor i njohur për matjen e rrymës në qarqe AC dhe DC, duke përdorur parimin e Hall Effect. Ky modul bazohet në çipin ACS712ELCTR-20A-T dhe jep një sinjal analog proporcional me rrymën e matur.

Specifikimet Teknike:

  • Modeli: ACS712 20A
  • Gama e Matjes së Rrymës: -20A deri në +20A
  • Tensioni i Funksionimit: 5V DC
  • Dalja: Sinjal analog (0-5V)
  • Ndjeshmëria: 100 mV/A
  • Koha e Përgjigjes: 5 µs
  • Saktësia: ±1.5%
  • Tensioni i Izolimit: 2.1 kV RMS
  • Dimensionet: PCB i vogël me tre lidhje

Konfigurimi i Pinave:

Pin Përshkrimi
VCC Furnizimi me 5V DC
GND Masa (GND)
OUT Dalja analoge (proporcionale me rrymën)

Si Funksionon:

  • Sensori përdor Hall Effect për të matur rrymën që kalon përmes tij.
  • Jep një sinjal daljeje me qendër në 2.5V kur rryma është 0A:
    • Mbi 2.5V për rrymë pozitive.
    • Nën 2.5V për rrymë negative.
  • Shembull:
    • +10A → 3.5V dalje
    • -10A → 1.5V dalje

Aplikime:

✅ Monitorimi i rrymës së baterive
✅ Kontrolli i motorëve dhe mbrojtja nga mbirryma
✅ Matja e konsumit të energjisë në sistemet diellore
✅ Matje e fuqisë në aplikime industriale

Kategori: , , , , ,

Specifikimet Teknike:

  • Modeli: ACS712 20A
  • Gama e Matjes së Rrymës: -20A deri në +20A
  • Tensioni i Funksionimit: 5V DC
  • Dalja: Sinjal analog (0-5V)
  • Ndjeshmëria: 100 mV/A
  • Koha e Përgjigjes: 5 µs
  • Saktësia: ±1.5%
  • Tensioni i Izolimit: 2.1 kV RMS
  • Dimensionet: PCB i vogël me tre lidhje
