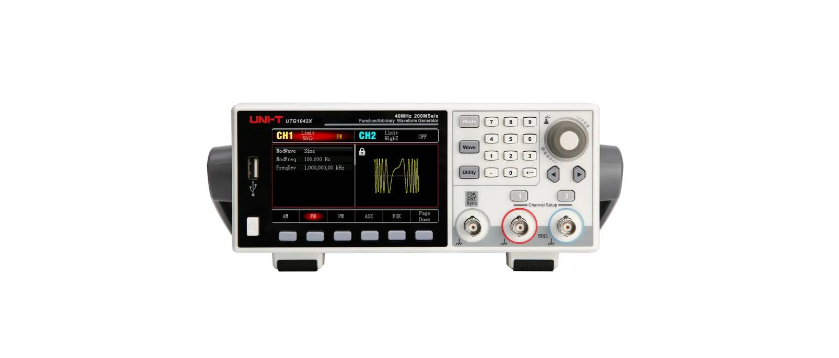

Gjenerator Sinjali UNI-T UTG1042X 40MHz, 2 Kanale, 16-bit

Gjenerator sinjali profesional për laborator dhe servis elektronik

UNI-T UTG1042X është një gjenerator funksionesh dhe formash valore arbitrare me dy kanale, i projektuar për krijimin e sinjaleve të sakta gjatë zhvillimit, testimit dhe diagnostikimit të qarqeve elektronike. Pajisja ofron frekuencë maksimale deri në 40 MHz, kampionim 200 MSa/s dhe rezolucion vertikal 16-bit, duke mundësuar gjenerimin e formave valore të pastra dhe të detajuara.

Ky model është i përshtatshëm për laboratorë elektronikë, servise teknike, institucione arsimore, zhvillim prototipesh, testim amplifikatorësh, filtrash, furnizimesh, qarqesh dixhitale dhe sisteme kontrolli.

Dy kanale të pavarura me frekuencë deri në 40 MHz

UTG1042X ka dy kanale dalëse me funksionalitet të barabartë, të cilat mund të përdoren për gjenerimin njëkohësisht të dy sinjaleve të ndryshme. Kjo është praktike për krahasimin e hyrjes dhe daljes së një qarku, testimin e fazës ose simulimin e sinjaleve të sinkronizuara.

Frekuenca maksimale ndryshon sipas formës valore:

• Sinus: deri në 40 MHz
• Valë katrore: deri në 20 MHz
• Puls: deri në 20 MHz
• Rampë: deri në 1 MHz
• Formë valore arbitrare: deri në 10 MHz
• Rezolucioni i frekuencës: 1 μHz

Pajisja ka kampionim 200 MSa/s dhe rezolucion 16-bit, që korrespondon me 65,536 nivele të amplitudës.

Forma valore standarde dhe 200 sinjale arbitrare

Gjeneratori mbështet format kryesore valore që përdoren në elektronikë:

• Sinus
• Katror
• Rampë
• Puls
• Zhurmë
• DC
• Forma valore arbitrare

UTG1042X ka gjithashtu 200 forma valore arbitrare të integruara dhe memorie me gjatësi deri në 4 kpts. Forma të tjera mund të krijohen dhe të transferohen nga kompjuteri për aplikime të personalizuara.

Modulime AM, FM, PM, ASK, FSK, PSK dhe PWM

UNI-T UTG1042X ofron shtatë mënyra modulimi analog dhe dixhital:

• AM – modulim në amplitudë
• FM – modulim në frekuencë
• PM – modulim në fazë
• ASK
• FSK
• PSK
• PWM

Këto funksione e bëjnë pajisjen të përshtatshme për testimin e sistemeve të komunikimit, qarqeve PWM, transmetimit të të dhënave, moduleve elektronike dhe sistemeve të kontrollit.

Funksionet Sweep dhe Burst

Funksioni Sweep mundëson ndryshimin automatik të frekuencës në mënyrë lineare ose logaritmike. Ai mund të përdoret për analizimin e përgjigjes në frekuencë të filtrave, amplifikatorëve dhe qarqeve audio.

Modaliteti Burst mbështet mënyrat N-Cycle, Gated dhe Infinite, me numër ciklesh të konfigurueshëm nga 1 deri në 50,000. Ky funksion është i dobishëm për simulimin e impulseve të shkurtra, sinjaleve periodike dhe ngjarjeve të kontrolluara nga trigger-i.

Amplitudë dalëse deri në 20 Vpp

Në dalje me impedancë të lartë, amplituda mund të arrijë deri në 20 Vpp për frekuenca deri në 20 MHz dhe deri në 10 Vpp në 40 MHz. Me ngarkesë 50 Ω, amplituda arrin deri në 10 Vpp në 20 MHz dhe deri në 5 Vpp në 40 MHz.

Offset-i DC mund të rregullohet deri në ±5 V me ngarkesë 50 Ω ose ±10 V në modalitetin High-Z. Daljet kanë impedancë nominale 50 Ω dhe mbrojtje ndaj mbitensionit dhe mbingarkesës.

Frekuencëmatës i integruar deri në 200 MHz

Pajisja përfshin një frekuencëmatës të integruar për matjen e sinjaleve të jashtme nga 100 mHz deri në 200 MHz. Kjo redukton nevojën për një instrument tjetër të veçantë gjatë testimeve të zakonshme në laborator.

Ekran 4.3 inç dhe lidhje USB

Ekrani TFT LCD 4.3 inç me rezolucion 480 × 272 piksel shfaq qartë format valore, frekuencën, amplitudën, fazën, offset-in dhe parametrat e modulimit.

Portat USB Host dhe USB Device mundësojnë lidhjen me kompjuterin, transferimin e formave valore dhe kontrollin e pajisjes në aplikime laboratorike ose sisteme automatike testimi.

Përdorimet kryesore

UNI-T UTG1042X rekomandohet për:

• Testimin e qarqeve elektronike
• Gjenerimin e sinjaleve sinusoidale dhe katrore
• Testimin e amplifikatorëve dhe filtrave
• Analizimin e qarqeve audio
• Simulimin e sinjaleve PWM
• Testimin e mikrokontrollorëve dhe moduleve
• Zhvillimin dhe kontrollin e prototipeve
• Laboratorë shkollorë dhe universitarë
• Servise elektronike
• Sisteme automatike testimi

Zgjidh modelin e duhur

UNI-T UTG1042X është modeli i përshtatshëm kur kërkohen dy kanale, sinjal sinus deri në 40 MHz, sinjal katror ose puls deri në 20 MHz dhe forma valore arbitrare deri në 10 MHz.

Për aplikime ku frekuenca maksimale 20 MHz është e mjaftueshme, mund të zgjidhet modeli Gjenerator Sinjali UNI-T UTG1022X 20MHz, 2 Kanale, 16-bit.

Specifikimet teknike

• Marka: UNI-T
• Modeli: UTG1042X
• Lloji: Gjenerator funksionesh dhe formash valore arbitrare
• Numri i kanaleve: 2
• Frekuenca maksimale sinus: 40 MHz
• Frekuenca maksimale katrore: 20 MHz
• Frekuenca maksimale puls: 20 MHz
• Frekuenca maksimale rampë: 1 MHz
• Frekuenca arbitrare: Deri në 10 MHz
• Rezolucioni i frekuencës: 1 μHz
• Shpejtësia e kampionimit: 200 MSa/s
• Rezolucioni vertikal: 16-bit
• Gjatësia e formës arbitrare: 4 kpts
• Forma arbitrare të integruara: 200
• Modulimet: AM, FM, PM, ASK, FSK, PSK dhe PWM
• Sweep: Linear dhe logaritmik
• Burst: N-Cycle, Gated dhe Infinite
• Frekuencëmatësi: 100 mHz–200 MHz
• Amplituda High-Z: Deri në 20 Vpp
• Amplituda me 50 Ω: Deri në 10 Vpp
• Offset DC: ±5 V në 50 Ω; ±10 V në High-Z
• Impedanca e daljes: 50 Ω
• Ekrani: TFT LCD 4.3 inç
• Rezolucioni i ekranit: 480 × 272 piksel
• Ndërfaqet: USB Host dhe USB Device
• Furnizimi: 100–240 V AC, 50/60 Hz
• Konsumi: Më pak se 20 W
• Përmasat: 215 × 103 × 316 mm
• Pesha: Rreth 2.2 kg
• EAN: 6935750510735
• Aksesorët standardë: Kabell furnizimi, kabell USB, kabell BNC–BNC dhe kabell BNC me kapëse krokodil

Specifikimet dhe aksesorët janë bazuar në dokumentacionin zyrtar të serisë UTG1000X dhe faqen e produktit.
