Konektor Aviacioni GX16-4 4 Pin Male-Female për Montim Paneli

Konektor aviacioni GX16-4 me 4 pin për montim paneli

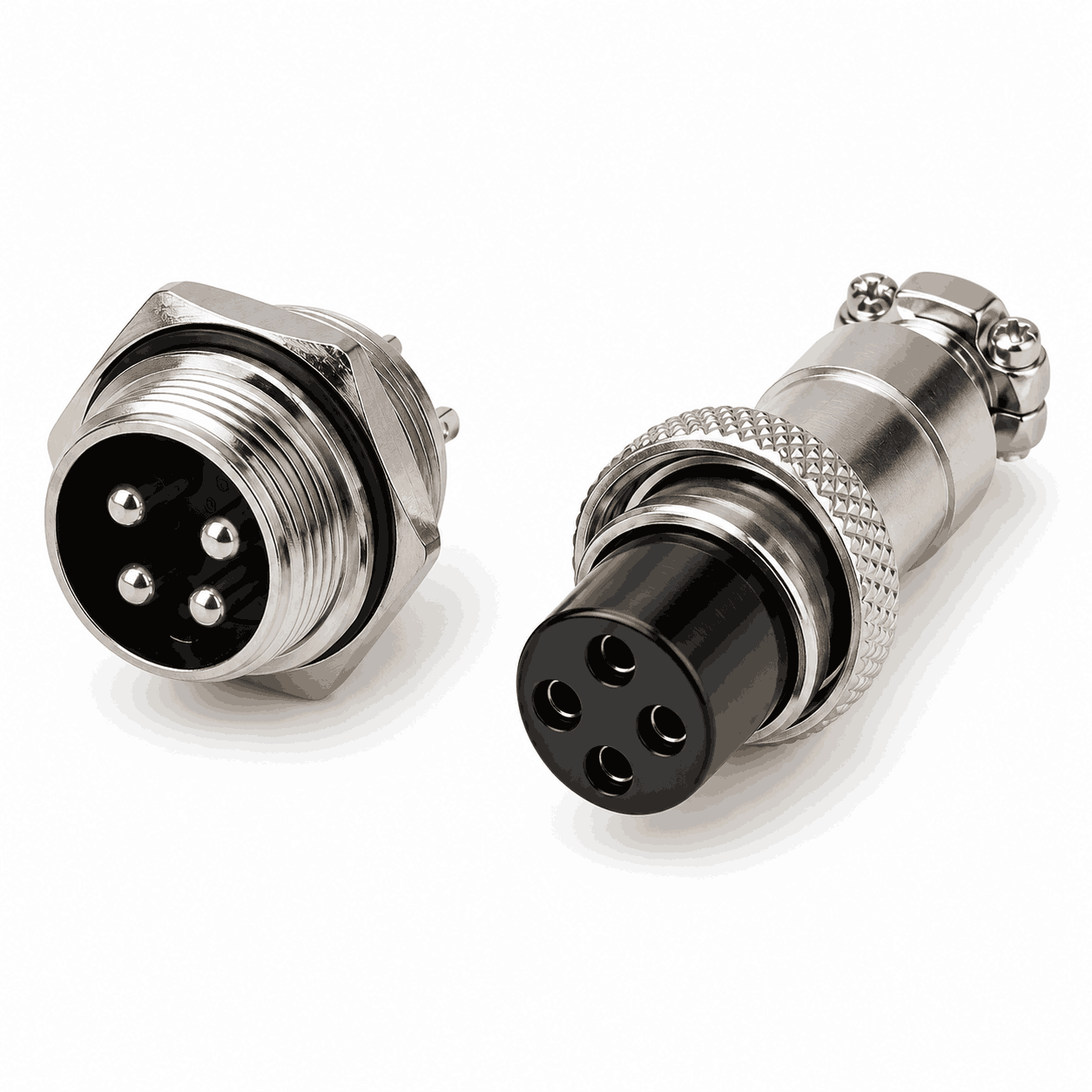

Konektori aviacioni GX16-4 është një set lidhës rrethor me katër kontakte, i përbërë nga një pjesë mashkull për montim në panel dhe një pjesë femër për lidhje me kabllo. Ky konfigurim mundëson kalimin e lidhjes përmes një paneli, kutie ose kaseje elektronike, duke e bërë më të rregullt lidhjen dhe shkëputjen e pajisjeve.

Lidhje me fiksim rrethor

Forma rrethore dhe unaza e filetueshme ndihmojnë në bashkimin e pjesëve dhe mbajtjen e tyre të fiksuara gjatë përdorimit. Pjesa mashkull montohet në panel; pjesa femër lidhet me kabllon e pajisjes dhe bashkohet me konektorin e panelit. Katër kontaktet mund të përdoren për disa linja sinjali ose energjie, por funksioni i secilit pin duhet përcaktuar sipas skemës së pajisjes. Mos supozoni renditje standarde të kontakteve pa kontrolluar shenjat në konektor ose dokumentacionin përkatës.

Përdorime në pajisje dhe projekte elektronike

GX16-4 mund të përdoret në kuti kontrolli, pajisje elektronike, prototipe, panele lidhjeje dhe instalime ku nevojitet një bashkim i çmontueshëm me katër kontakte. Ai është i dobishëm kur kablloja duhet të lidhet nga jashtë panelit, ndërsa pjesa tjetër e instalimit qëndron brenda kasës. Para montimit, kontrolloni diametrin e hapjes së panelit, hapësirën e disponueshme dhe mënyrën e fiksimit të konektorit.

Montimi dhe përgatitja e kabllos

Kontakti i kabllos zakonisht përgatitet për saldim, prandaj izoloni telat me kujdes dhe përdorni sasinë e duhur të kallajit. Shmangni bashkimin e fijeve mes tyre dhe kontrolloni që asnjë tel të mos prekë kontaktin fqinj. Pas saldimit, kontrolloni vazhdimësinë e secilit pin me multimetër dhe verifikoni që nuk ka qark të shkurtër ndërmjet kontakteve. Nëse kablloja do të lëvizë ose të tërhiqet, sigurojeni mekanikisht që forca të mos bjerë mbi pikat e saldimit.

Për kabllo dhe lidhje të tjera shihni kategorinë Kabuj & Adapterë. Për pjesë të projekteve DIY mund të eksploroni edhe Aksesorët e Robotikës dhe kategorinë Komponente Elektronike. Për referencë mbi konfigurimin GX16-4 mashkull-femër dhe montimin në panel, shihni përshkrimin teknik të Olimex; vlerat elektrike mund të ndryshojnë sipas prodhuesit dhe njësisë së shitur.

Kontrolloni përputhshmërinë para lidhjes

Ky produkt është konektor pasiv dhe nuk konverton tension, sinjal ose protokoll. Sigurohuni që të dy pjesët të kenë të njëjtin standard GX16, numër kontaktesh dhe renditje pin-esh. Kontrolloni gjithashtu diametrin e panelit dhe specifikimet e prodhuesit për tensionin dhe rrymën e aplikimit. Përdorimi në qarqe elektrike duhet bërë vetëm pasi të jetë verifikuar përshtatshmëria e konektorit për pajisjen konkrete.
