Modul MOSFET LR7843 me Optokopler për Kontroll Ngarkesash DC

Modul MOSFET LR7843 për komandimin e pajisjeve DC

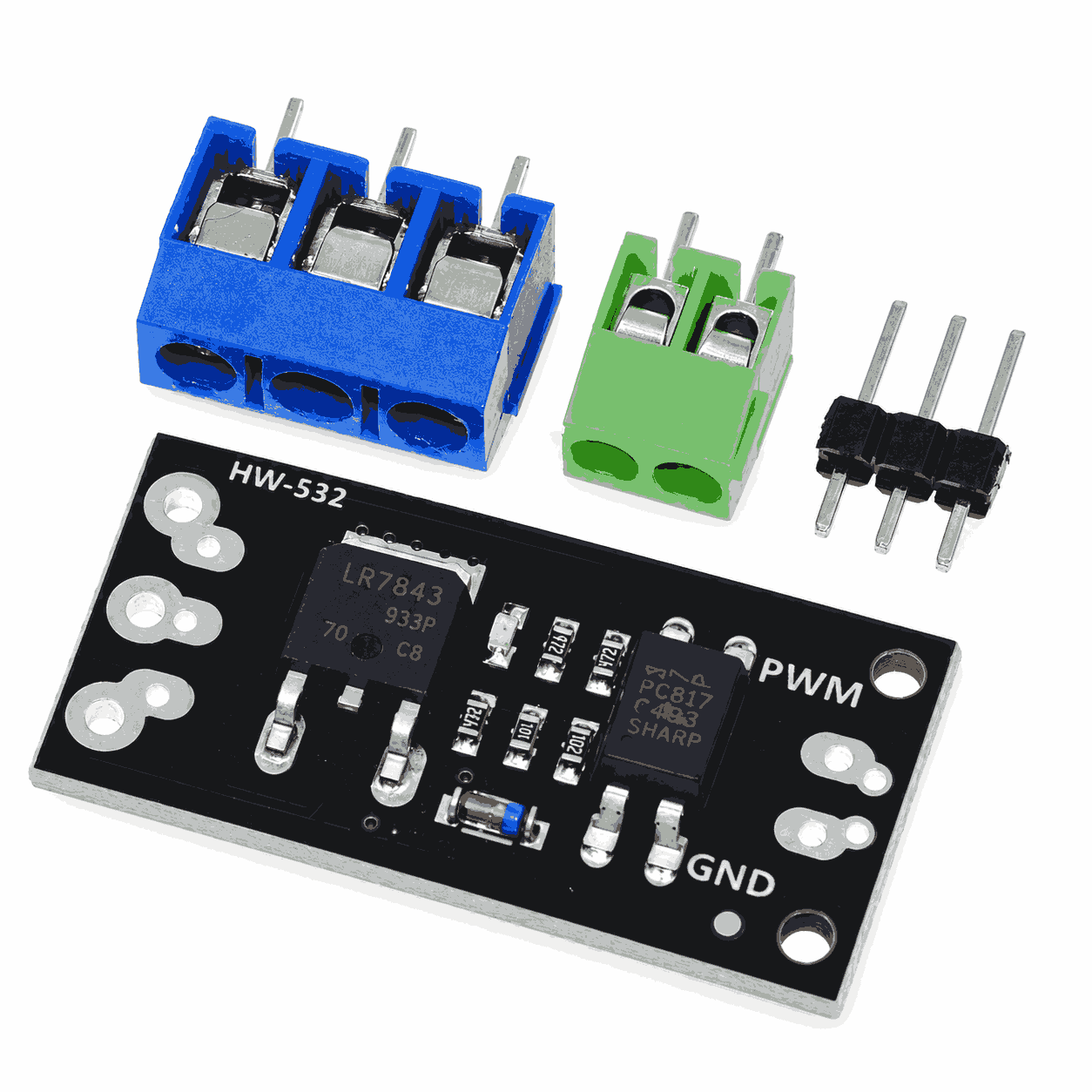

Moduli MOSFET LR7843 është një çelës elektronik për ndezjen dhe fikjen e ngarkesave me rrymë të vazhduar. Ai përdoret në projekte ku një sinjal komandimi kontrollon furnizimin e një pajisjeje, si ndriçim LED, motor DC, pompë ose ventilator. Pllaka e paraqitur mban shënimin HW-532 dhe përfshin MOSFET-in LR7843, optokoplerin PC817 dhe komponentët ndihmës të qarkut.

Ndryshe nga një rele mekanike, ky modul nuk ka kontakte që lëvizin gjatë komandimit. Kjo mundëson funksionim pa zhurmën karakteristike të klikimit dhe e bën të përshtatshëm për projekte ku ngarkesa ndizet dhe fiket shpesh. Pajisja e komanduar furnizohet nga burimi i saj i energjisë, ndërsa mikrokontrolleri siguron sinjalin e kontrollit.

Përdorim me Arduino dhe ESP32

Moduli mund të integrohet në projekte me Arduino Uno Rev3 Compatible Board CH340, duke kontrolluar përputhshmërinë e hyrjes së modulit me daljen e mikrokontrollerit. Për shembull, Arduino mund të ndezë një pompë sipas leximit të një sensori ose të aktivizojë ndriçimin sipas një intervali të programuar.

Për automatizim me komunikim wireless mund të përdoret një ESP32 CP2102 me Expansion Board, me lidhje kontrolli të përshtatshme për logjikën 3.3V. Optokopleri PC817 shërben për transmetimin optik të sinjalit brenda qarkut; izolimi efektiv varet edhe nga mënyra si lidhen furnizimet dhe masat.

Kontroll ON/OFF dhe përdorim i hyrjes PWM

Pllaka ka shënimet PWM dhe GND në anën e kontrollit. Përveç ndezjes dhe fikjes, ajo mund të përdoret për komandim PWM brenda kufijve të qarkut dhe ngarkesës. Frekuenca e përshtatshme varet nga optokopleri, qarku i drejtimit dhe karakteristikat e pajisjes së lidhur.

Në ndriçim LED, komandimi PWM mund të përdoret për rregullimin e ndriçimit. Në motorë DC të përshtatshëm mund të përdoret për kontrollin e shpejtësisë në një drejtim. Moduli nuk është urë H dhe nuk ofron vetë ndryshimin e drejtimit të motorit.

Kufijtë e MOSFET-it dhe kapaciteti i modulit

MOSFET-i IRLR7843 ka kufi maksimal tensioni drain-source 30V. Shifra 161A në dokumentacion lidhet me transistorin në kushte të përcaktuara testimi dhe nuk është rryma e garantuar e pllakës. Kapaciteti praktik varet nga terminalet, pistat, temperatura, ftohja dhe mënyra e komandimit.

Për ngarkesa induktive, si motorë dhe pompa, nevojitet mbrojtje e përshtatshme ndaj impulseve të tensionit. Ky modul është për ngarkesa DC dhe nuk përdoret për komandim të drejtpërdrejtë të rrjetit 220–230V AC. Kufijtë e transistorit mund t’i konsultoni në faqen zyrtare të Infineon për IRLR7843.
