Modul Rele 12V me 1 Kanal dhe Optokopler për Automatizim

Modul rele 12V me 1 kanal dhe optokopler

Moduli rele 12V me 1 kanal dhe optokopler është një pllakë elektronike për komandimin e një qarku të jashtëm përmes një hyrjeje kontrolli. Ky variant përdor furnizim 12V DC dhe përfshin një rele elektromekanike, qark komandimi, tregues LED dhe terminale me vida për daljen. Është praktik për prototipe, projekte mësimore dhe automatizime që kërkojnë ndezjen ose fikjen e një pajisjeje.

Hyrje kontrolli dhe furnizim 12V DC

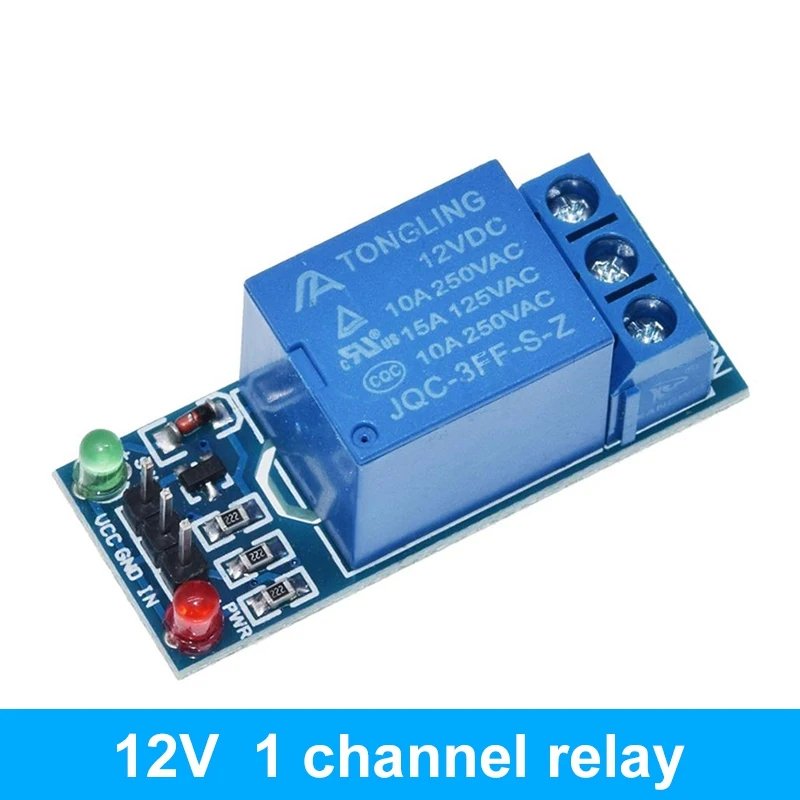

Në pllakën e paraqitur, pinët e hyrjes janë të shënuar VCC, GND dhe IN. VCC dhe GND përdoren për furnizimin e modulit, ndërsa IN është hyrja e komandimit. Tensioni 12V i referohet furnizimit të këtij varianti dhe nuk përcakton automatikisht tensionin e pranueshëm në hyrjen IN. Përpara lidhjes me një mikrokontrollues duhet verifikuar niveli i sinjalit dhe mënyra e aktivizimit.

Për projekte të programueshme mund të përdorni një Arduino Uno Rev3 Compatible Board CH340, me ndërfaqe komandimi të përshtatshme për modulin. Për module të tjera kontrolli dhe sensorë, shikoni kategorinë Automatizim & Smart Home te Atila Electronic.

Kontakte COM, NO dhe NC

Dalja me rele ofron kontaktin e përbashkët COM, kontaktin normalisht të hapur NO dhe kontaktin normalisht të mbyllur NC. Zgjedhja e kontaktit përcakton sjelljen e qarkut kur releja është e çaktivizuar. Terminalet me vida lehtësojnë lidhjen e përçuesve gjatë montimit. Kontaktet funksionojnë si ndërprerës dhe nuk prodhojnë vetë tension për pajisjen e komanduar.

Në relejen e fotografuar është shënuar vlera 10A në 250VAC. Ky është një parametër i kontakteve të relejes dhe nuk përbën garanci se e gjithë pllaka mund të përdoret me çdo ngarkesë në këtë vlerë. Rryma e nisjes, lloji i ngarkesës, gjurmët e PCB-së, terminalet dhe kushtet e montimit ndikojnë në zgjedhjen e përdorimit.

Optokopler në qarkun e komandimit

Moduli përfshin optokopler në qarkun e kontrollit. Izolimi elektrik ndërmjet furnizimeve varet nga skema dhe lidhjet konkrete; prania e optokoplerit nuk garanton vetvetiu izolim të plotë. Treguesit LED ndihmojnë në vëzhgimin e furnizimit dhe gjendjes së komandimit gjatë provave.

Për projekte elektronike dhe automatizim

Moduli mund të shërbejë për komandimin e ndriçimit, sinjalizuesve dhe pajisjeve të tjera brenda kufijve të lejuar. Për motorë, pompa dhe ngarkesa induktive duhen marrë parasysh rryma e nisjes dhe mbrojtjet përkatëse. Filloni testimin me një ngarkesë të vogël me tension të ulët. Përdorimi me tension rrjeti kërkon montim të mbrojtur dhe person të kualifikuar.

Për një shembull edukativ të përdorimit të një moduli rele në automatizimin e ujitjes, konsultoni udhëzuesin zyrtar të Arduino për Smart Garden. Shembulli përdor pajisje të tjera dhe nuk zëvendëson skemën e këtij moduli.
