MP3 Player Portativ me ESP32, OLED dhe Rotary Encoder

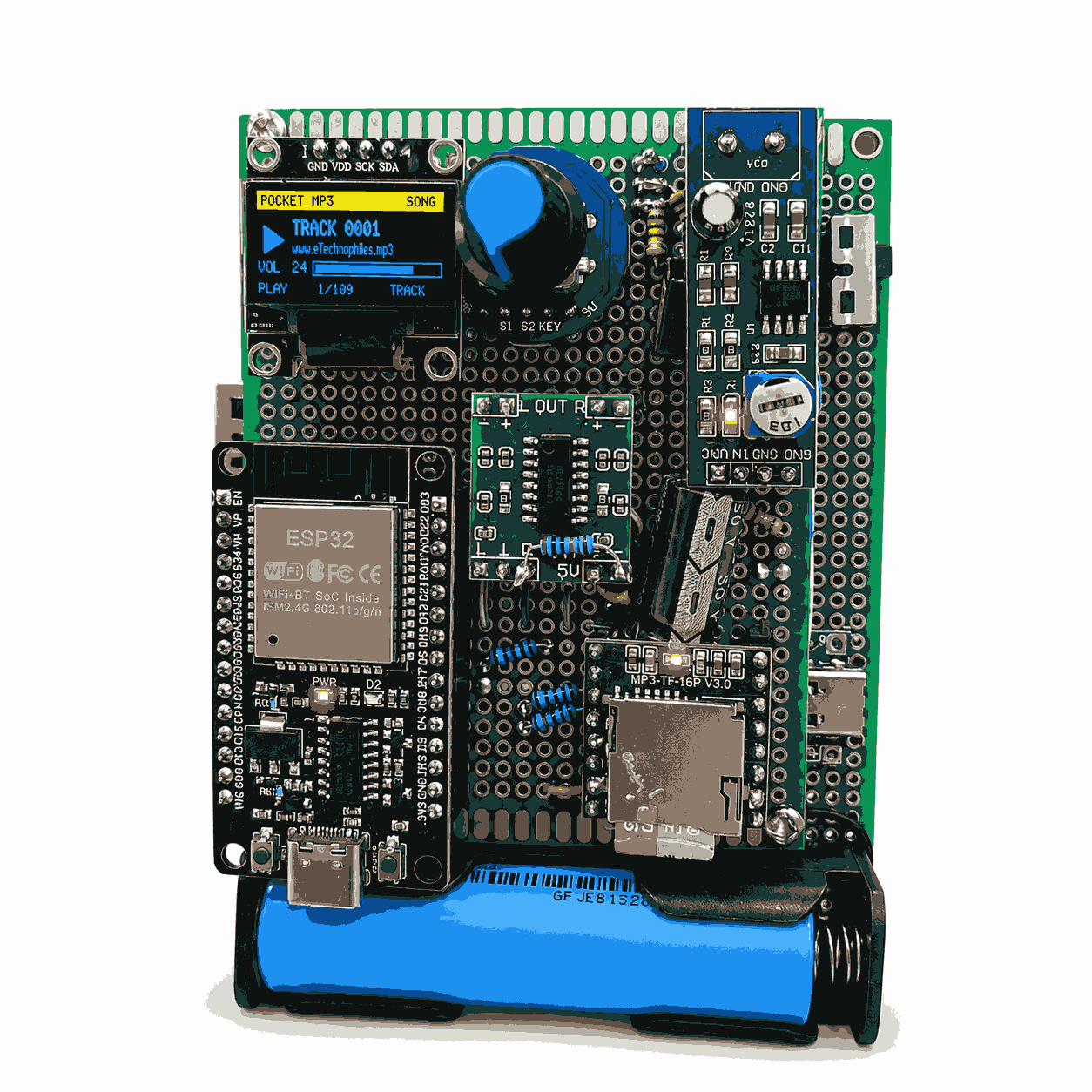

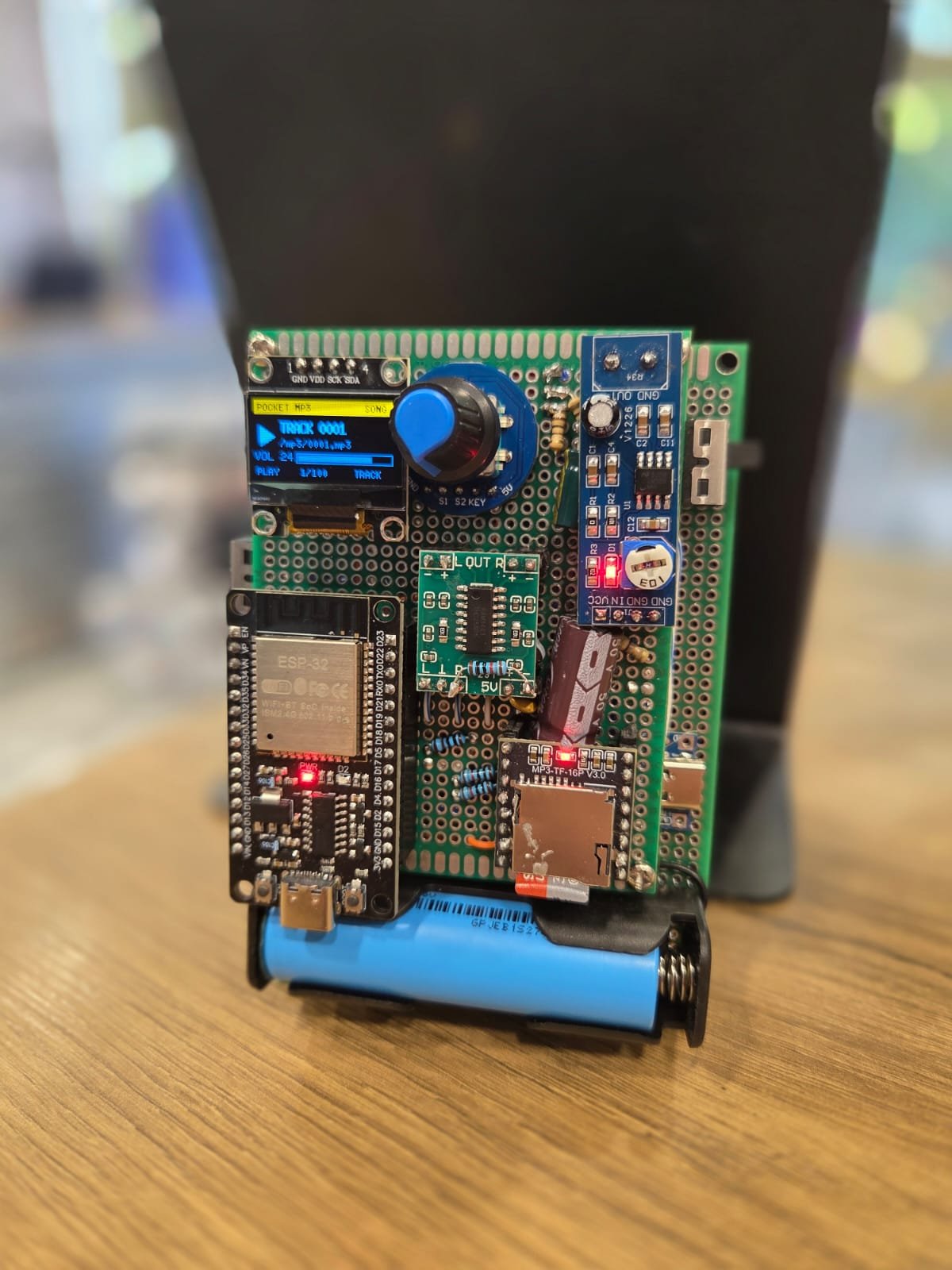

Ky MP3 Player me ESP32 është një projekt elektronik portativ që mundëson dëgjimin e skedarëve audio të ruajtur në një kartë microSD. Projekti kombinon mikrokontrollerin ESP32, modulin DFPlayer Mini, ekranin OLED 0.96 inch dhe rotary encoder EC11 për të krijuar një pajisje funksionale dhe të lehtë për t’u kontrolluar.

Këngët ruhen në kartën microSD dhe lexohen nga DFPlayer Mini. ESP32 dërgon komandat për ndryshimin e këngës, rregullimin e volumit, ndalimin ose vazhdimin e muzikës. Informacionet kryesore shfaqen në ekranin OLED, duke përfshirë numrin e këngës, nivelin e volumit dhe statusin e riprodhimit.

Kontrolli me Rotary Encoder EC11

Rotary encoder përdoret për të kontrolluar funksionet e MP3 Player-it pa qenë nevoja për shumë butona. Duke e rrotulluar encoderin mund të ndryshohet volumi ose të navigohet ndërmjet këngëve. Shtypja e butonit të encoderit mund të përdoret për komandën Play/Pause ose për zgjedhjen e funksioneve në menu.

Ky sistem kontrolli e bën projektin më praktik, kompakt dhe profesional.

Amplifikimi dhe dalja audio

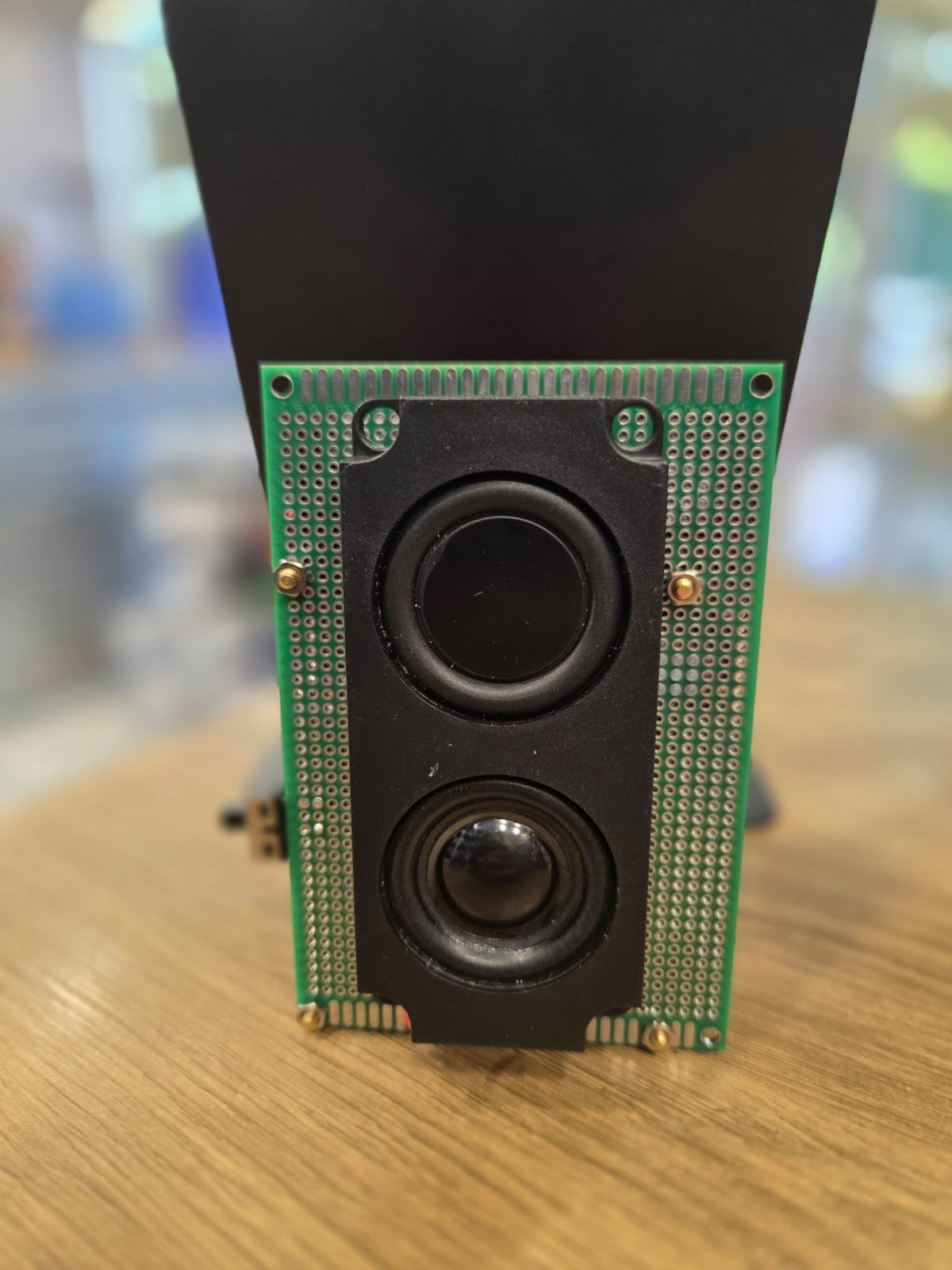

Për amplifikimin e zërit përdoret moduli PAM8403 2×3W, i cili mund të drejtojë bokse të vogla. Në këtë projekt është përdorur një boks portativ 8Ω, 5W. Moduli LM386 mund të përdoret si amplifikator alternativ mono ose për testimin e sinjalit audio.

Projekti përfshin gjithashtu një modul jack audio 3.5 mm TRRS, i cili mund të përdoret për dalje audio, në varësi të konfigurimit të qarkut.

Furnizimi me bateri të karikueshme

MP3 Player-i furnizohet nga një bateri lithium 18650 me tension nominal 3.7V. Moduli TP4056 përdoret për karikimin e baterisë, ndërsa MT3608 rrit tensionin në 5V për furnizimin e ESP32, DFPlayer Mini dhe moduleve të tjera.

Dy çelësa mund të përdoren për ndezjen e pajisjes dhe aktivizimin e veçantë të amplifikatorit audio. Komponentët montohen në PCB për një lidhje më të qëndrueshme dhe një pamje më të pastër.

Përdorimet e projektit

Ky projekt është i përshtatshëm për studentë, entuziastë të elektronikës dhe persona që dëshirojnë të mësojnë programimin e ESP32. Ai mund të përdoret si MP3 Player portativ, sistem audio për projekte robotike, pajisje edukative ose bazë për ndërtimin e një altoparlanti inteligjent.

Pjesët përbërëse

• ESP32 USB-C Development Board
• DFPlayer Mini
• Ekran OLED 0.96 inch, 4 pin
• Rotary Encoder EC11
• PAM8403 2×3W
• Modul LM386
• Jack audio 3.5 mm TRRS
• MT3608 Step-Up Converter
• TP4056 Lithium Battery Charger
• Bateri lithium 18650, 3.7V + Konektor
• Boks 8Ω, 5W
• Dy çelësa ON/OFF
• Rezistenca 10KΩ
• Kondensatorë dhe komponentë elektronikë
• PCB 100×150 mm
• Pin Header Female–Male
• Jumper Wire Male–Male

Karakteristikat kryesore

• Riprodhim i skedarëve MP3 nga microSD
• Kontroll me rotary encoder
• Shfaqje informacioni në OLED
• Rregullim dixhital i volumit
• Funksion Play/Pause
• Ndërrim i këngëve
• Amplifikim audio për boks
• Furnizim portativ me bateri 18650
• Karikim me modul TP4056
• Dalje e stabilizuar 5V me MT3608
