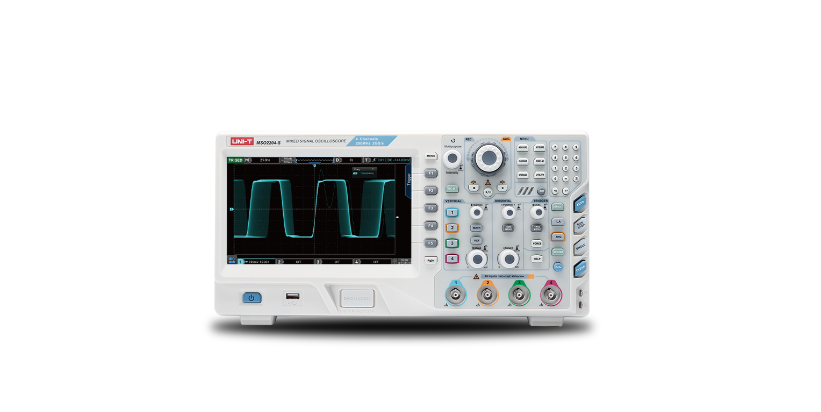

Osciloskop Dixhital UNI-T UPO2102 100MHz, 2 Kanale, 2GSa/s

Osciloskop profesional Ultra Phosphor me ekran touch

UNI-T UPO2102 është një osciloskop dixhital me teknologji Ultra Phosphor, i projektuar për matjen, regjistrimin dhe analizimin e sinjaleve elektrike. Me bandwidth 100 MHz, dy kanale analoge, kampionim maksimal 2 GSa/s dhe memorie deri në 56 Mpts për kanal, pajisja është e përshtatshme për laboratorë elektronikë, servise profesionale, kërkim-zhvillim, arsim teknik dhe sisteme automatike testimi.

Teknologjia Ultra Phosphor përdor deri në 256 nivele intensiteti për të treguar sa shpesh përsëritet një sinjal. Kjo ndihmon në identifikimin e glitch-eve, jitter-it, impulseve të rralla, zhurmës dhe anomalive që mund të mos dallohen lehtë me një osciloskop tradicional.

Bandwidth 100MHz dhe dy kanale analoge

Dy kanalet mundësojnë monitorimin dhe krahasimin njëkohësisht të sinjaleve në hyrje dhe dalje të një qarku. Kjo është praktike gjatë testimit të amplifikatorëve, furnizimeve switching, konvertuesve, qarqeve PWM, mikrokontrollorëve dhe sistemeve të komunikimit.

UPO2102 ka kohë tipike ngritjeje jo më të madhe se 3.5 ns. Kampionimi maksimal arrin 2 GSa/s në konfigurimin me një kanal, ndërsa kur të dy kanalet përdoren njëkohësisht, kampionimi është 1 GSa/s për kanal.

Memorie e thellë 56Mpts

Memoria deri në 56 Mpts për kanal mundëson regjistrimin e intervaleve të gjata duke ruajtur detajet e sinjalit. Përdoruesi mund të zmadhojë një pjesë të formës valore dhe të analizojë impulse të shkurtra pa humbur menjëherë pamjen e përgjithshme.

Mund të zgjidhen nivele të ndryshme memorieje, duke përfshirë 7 kpts, 70 kpts, 700 kpts, 7 Mpts, 28 Mpts dhe 56 Mpts. Pajisja mbështet gjithashtu regjistrimin dhe riprodhimin në kohë reale të deri në 120,000 formave valore.

Kapje deri në 1,000,000 forma valore në sekondë

Shpejtësia normale e kapjes arrin deri në 200,000 wfms/s, ndërsa në modalitetin Fast Acquire mund të arrijë deri në 1,000,000 wfms/s. Kjo rrit mundësinë e zbulimit të anomalive që shfaqen vetëm për një kohë shumë të shkurtër.

Modalitetet e marrjes përfshijnë Normal, Peak Detection, Envelope, High Resolution dhe Average. Mesatarizimi mund të konfigurohet nga 2 deri në 8192 kampionime për stabilizimin e sinjaleve me zhurmë.

Ndjeshmëri nga 500μV/div

Sistemi vertikal ofron ndjeshmëri nga 500 μV/div deri në 20 V/div, duke mundësuar analizimin e sinjaleve me amplitudë shumë të vogël dhe të madhe. Rezolucioni vertikal është 8-bit, ndërsa tensioni maksimal i hyrjes është 400 V DC + Vpeak.

Impedanca e hyrjes është 1 MΩ ±2% me 16 pF ±3 pF, ndërsa pajisja mbështet edhe hyrjen 50 Ω. Baza kohore për modelin 100 MHz varion nga 2 ns/div deri në 1000 s/div.

Ekran kapacitiv touch 8 inç

Osciloskopi është i pajisur me ekran TFT LCD kapacitiv 8 inç, me rezolucion 800 × 480 piksel dhe ngjyra 24-bit. Ekrani touch mbështet komanda me prekje, rrëshqitje, zmadhim, tërheqje dhe modifikim të parametrave.

Përveç ekranit me prekje, pajisja ruan butonat dhe rrotat tradicionale të kontrollit, duke mundësuar përdorim të shpejtë edhe gjatë matjeve laboratorike.

Matje automatike, FFT dhe DVM True RMS

UNI-T UPO2102 mund të kryejë automatikisht 36 matje të formës valore, duke përfshirë frekuencën, periodën, amplitudën, RMS, Peak-to-Peak, duty cycle, kohën e ngritjes, kohën e rënies, gjerësinë e impulsit, fazën dhe sipërfaqen e sinjalit.

Funksioni i avancuar FFT mbështet deri në 4 milionë pika, pamjen waterfall, vendosjen e diapazonit të frekuencës dhe matjen e pikave kulmore. Pajisja përmban gjithashtu frekuencëmatës hardware 7-bit dhe funksion DVM për matje të tensionit AC/DC True RMS.

Trigger i avancuar dhe Zone Trigger

Osciloskopi mbështet mënyra të shumta trigger-i:

• Edge
• Pulse
• Window
• Runt
• Timeout
• Nth Edge
• Delay
• Duration
• Setup/Hold
• Slope
• Video
• Pattern
• Over-amplitude Pulse

Funksioni Zone Trigger lejon përdoruesin të zgjedhë një zonë të caktuar në ekran dhe të kapë vetëm sinjalet që hyjnë ose nuk hyjnë në atë zonë. Kjo është praktike për identifikimin e anomalive komplekse dhe ngjarjeve të rralla.

Dekodim i protokolleve seriale

Me opsionet përkatëse të aktivizuara, UPO2102 mbështet trigger dhe dekodim hardware për:

• RS-232/UART
• I²C
• SPI
• CAN
• CAN-FD
• LIN
• FlexRay

Dekodimi hardware përdor memorien e thellë të instrumentit dhe mundëson analizim më të shpejtë të paketave të komunikimit. Funksionet e dekodimit serial janë opsionale dhe mund të kërkojnë licencë ose paketë shtesë.

Mundësi zgjerimi me 16 kanale dixhitale

Modeli UPO2102 ka dy kanale analoge si standard. Me opsionin software UPO2000-16LA dhe sondën logjike përkatëse, pajisja mund të zgjerohet me deri në 16 kanale dixhitale për analizimin e bus-eve paralele, sinjaleve logjike dhe komunikimeve dixhitale.

USB, LAN, VGA dhe kontroll përmes web-it

Ndërfaqet përfshijnë USB Host, USB Device, LAN, EXT Trigger, AUX Out dhe VGA. USB Host mund të përdoret për ruajtjen e konfigurimeve, formave valore dhe pamjeve të ekranit, ndërsa USB Device mundëson lidhjen me kompjuterin.

Nëpërmjet portës LAN, osciloskopi mund të kontrollohet nga një shfletues në kompjuter ose celular. Mbështetja për komandat SCPI mundëson integrimin në sisteme automatike testimi.

Përdorimet kryesore

UNI-T UPO2102 rekomandohet për:

• Diagnostikimin e qarqeve elektronike
• Testimin e furnizimeve dhe konvertuesve
• Analizimin e sinjaleve PWM
• Testimin e mikrokontrollorëve dhe sensorëve
• Kontrollin e amplifikatorëve dhe qarqeve audio
• Analizimin e komunikimeve seriale
• Testimin e prototipeve elektronike
• Mirëmbajtjen e pajisjeve industriale
• Laboratorë shkollorë dhe universitarë
• Sisteme automatike testimi

Zgjidh modelin e duhur

UNI-T UPO2102 është i përshtatshëm kur kërkohen 100 MHz bandwidth, dy kanale, ekran touch, kampionim maksimal 2 GSa/s dhe kapje me shpejtësi shumë të lartë.

Për bandwidth më të lartë mund të zgjidhet:

Osciloskop Dixhital UNI-T UPO2202 200MHz, 2 Kanale, 2GSa/s

Për katër kanale analoge me bandwidth 70 MHz mund të zgjidhet:

Osciloskop Dixhital UNI-T UPO2074E 70MHz, 4 Kanale, 1GSa/s

Modelet UPO2102, UPO2104, UPO2202 dhe UPO2204 kanë memorie deri në 56 Mpts dhe kapje deri në 1,000,000 wfms/s; ndryshimet kryesore janë bandwidth-i dhe numri i kanaleve. Vendos internal links te emërtimet përkatëse kur produktet të publikohen në web.

Specifikimet teknike

• Marka: UNI-T
• Modeli: UPO2102
• Lloji: Osciloskop dixhital Ultra Phosphor
• Bandwidth: 100 MHz
• Kanale analoge: 2
• Kampionimi maksimal: 2 GSa/s
• Kampionimi me të dy kanalet: 1 GSa/s për kanal
• Memoria maksimale: 56 Mpts për kanal
• Kapja normale: Deri në 200,000 wfms/s
• Fast Acquire: Deri në 1,000,000 wfms/s
• Regjistrimi i formave valore: Deri në 120,000 frame
• Koha e ngritjes: ≤3.5 ns
• Rezolucioni vertikal: 8-bit
• Ndjeshmëria vertikale: 500 μV/div – 20 V/div
• Baza kohore: 2 ns/div – 1000 s/div
• Impedanca e hyrjes: 1 MΩ ±2% / 16 pF ±3 pF dhe 50 Ω
• • Tensioni maksimal i hyrjes: 400 V DC + Vpeak
  • Kufizimi i bandwidth-it: 20 MHz
  • Modalitetet e marrjes: Normal, Peak Detect, Envelope, High Resolution dhe Average
  • Nivelet Ultra Phosphor: 256
  • FFT: Deri në 4 milionë pika
  • Matjet automatike: 36 parametra
  • Frekuencëmatësi: Hardware, 7-bit
  • DVM: AC/DC True RMS
  • Dekodimi opsional: RS-232/UART, I²C, SPI, CAN, CAN-FD, LIN dhe FlexRay
  • Kanale dixhitale opsionale: Deri në 16
  • Ekrani: TFT LCD touch 8 inç
  • Rezolucioni i ekranit: 800 × 480 piksel
  • Ndërfaqet: USB Host, USB Device, LAN, EXT Trigger, AUX Out dhe VGA
  • Kontrolli: Web Control dhe SCPI
  • Furnizimi: 100–240 V AC, 50/60 Hz
  • Konsumi maksimal: 100 VA
  • Përmasat: 370 × 185 × 115 mm
  • Pesha: Rreth 4.5 kg
  • Aksesorët standardë: Dy sonda pasive UT-P04, kabell USB, kabell furnizimi dhe manual përdorimi

  Specifikimet kryesore, përmasat, pesha dhe aksesorët janë sipas datasheet-it zyrtar
