Rele SONGLE SRA-24VDC-CL 24V 20A, 5 Pin për PCB

Rele SONGLE SRA-24VDC-CL me bobinë 24V DC

Rele SONGLE SRA-24VDC-CL është një komponent elektromekanik kompakt me bobinë 24V DC dhe 5 pin për montim me saldim në pllakë elektronike PCB. Përdoret për komandimin e qarqeve në sisteme kontrolli, alarme, automatizime dhe riparime elektronike. Ky variant zgjidhet për qarqe që sigurojnë tension nominal 24V DC për aktivizimin e bobinës.

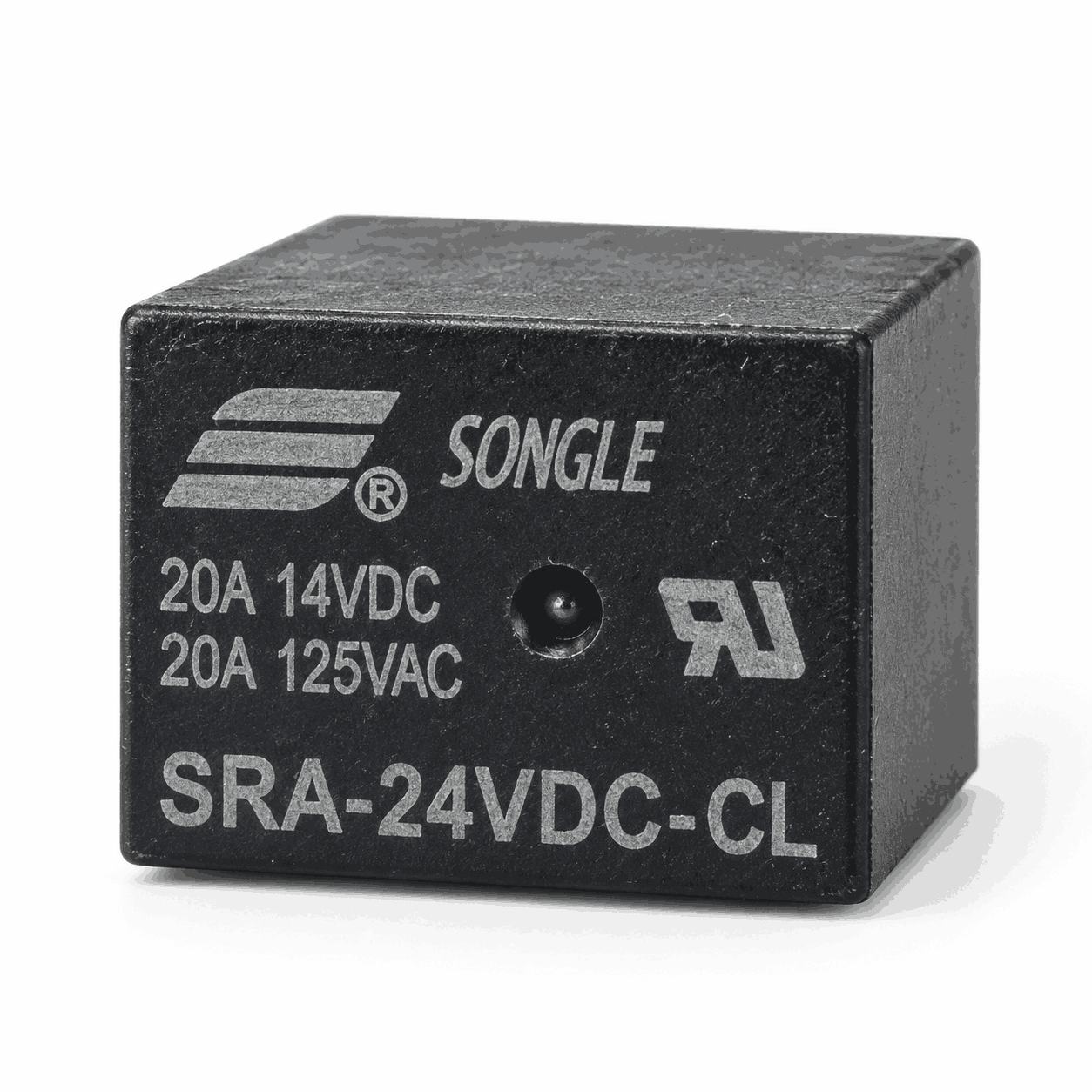

Mbi produktin e paraqitur shënohen vlerësimet e kontakteve 20A në 14V DC dhe 20A në 125V AC. Këto janë shënimet e produktit konkret dhe duhen dalluar nga tensioni i bobinës. Shënimi 24V DC në kodin e modelit tregon tensionin e aktivizimit; nuk nënkupton që kontaktet mund të komandojnë automatikisht 20A në 24V DC.

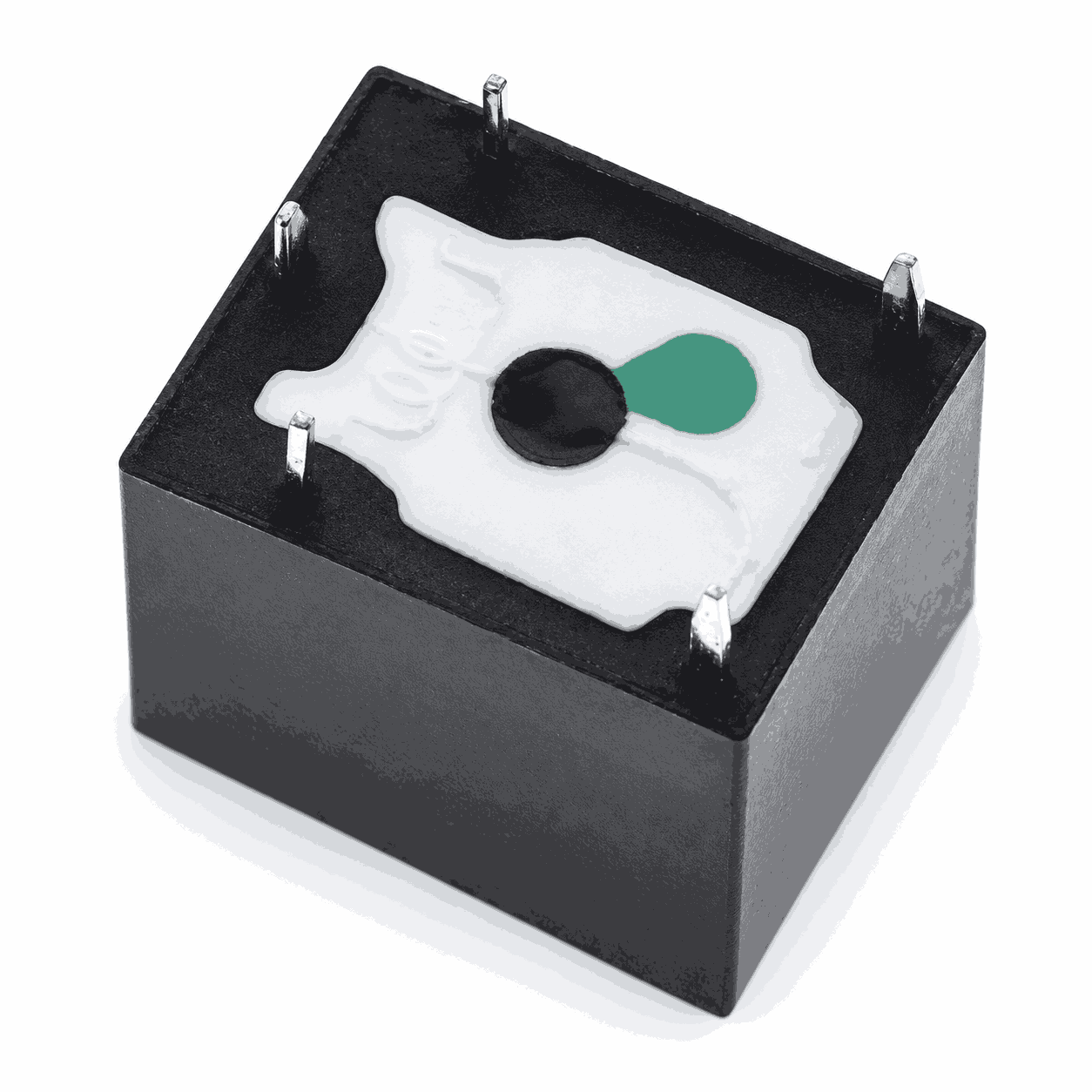

Konfigurimi me 5 pin dhe kontakte SPDT

Modeli SRA-24VDC-CL përdor konfigurim SPDT, i njohur edhe si një kontakt ndërrues. Dy pin shërbejnë për bobinën, ndërsa tre të tjerët janë kontaktet COM, NO dhe NC. Kur bobina nuk furnizohet, COM lidhet me NC. Kur bobina aktivizohet me furnizimin e duhur, lidhja kalon nga NC te NO.

Ky funksion lejon ndezjen, fikjen ose ndryshimin e rrugës së një qarku sipas gjendjes së komandës. Përpara saldimit kontrolloni skemën e pinëve dhe distancat e montimit. Numri i njëjtë i pinëve nuk garanton që dy rele të modeleve të ndryshme mund të zëvendësohen direkt në të njëjtën PCB.

Variantet 5V, 12V dhe 24V

Për qarqe që aktivizojnë bobinën me 5V DC mund të shikoni Rele SONGLE SRA-05VDC-CL 5V. Për sisteme që përdorin bobinë 12V DC, shikoni Rele SONGLE SRA-12VDC-CL 12V. Zgjedhja ndërmjet varianteve bëhet sipas tensionit të furnizimit dhe aftësisë së qarkut drejtues për të siguruar rrymën e bobinës.

Varianti 24V nuk duhet të zëvendësohet me variantin 5V ose 12V pa përshtatur qarkun. Për komandim nga Arduino ose ESP32 nevojitet një tranzistor ose MOSFET i përshtatshëm dhe furnizim 24V DC për bobinën. Releja është komponent individual dhe nuk përfshin qark drejtues, optocoupler ose terminale me vida.

Mbrojtja e bobinës dhe zgjedhja e ngarkesës

Bobina nuk lidhet drejtpërdrejt me pinin GPIO të mikrokontrolluesit. Për kufizimin e tensionit të kthimit gjatë çaktivizimit përdoret një diodë mbrojtëse në paralel me bobinën. Për këtë funksion mund të zgjidhni variantin 1N4007 te Dioda Elektronike, duke respektuar polaritetin e lidhjes.

Kapaciteti i ngarkesës duhet të vlerësohet sipas tensionit, llojit të pajisjes dhe rrymës së nisjes. Motorët dhe pompat mund të kërkojnë rrymë më të lartë gjatë nisjes, ndaj shënimi 20A nuk është kapacitet universal për çdo ngarkesë. Gjurmët e PCB-së, saldimi dhe lidhjet duhet të dimensionohen sipas rrymës reale.

Ky produkt është i shënuar për 125V AC dhe nuk duhet të përdoret për komandim direkt të rrjetit 220–230V AC. Për parametrat e bobinës, përmasat dhe skemën e pinëve konsultoni fletën teknike të serisë SONGLE SRA. Për vlerësimin e ngarkesës merrni parasysh edhe dokumentacionin e variantit konkret, pasi fleta e përgjithshme e serisë mund të paraqesë vlera të ndryshme nga shënimet mbi produkt.
