Rele SONGLE SRA-05VDC-CL 5V 20A, 5 Pin për PCB

Rele SONGLE SRA-05VDC-CL me bobinë 5V DC

Rele SONGLE SRA-05VDC-CL është një komponent elektromekanik kompakt me bobinë 5V DC dhe 5 pin për montim me saldim në pllakë elektronike PCB. Përdoret për komandimin e qarqeve në sisteme kontrolli, alarme, prototipe dhe riparime elektronike. Ky variant zgjidhet kur qarku drejtues siguron furnizim nominal 5V DC për aktivizimin e bobinës.

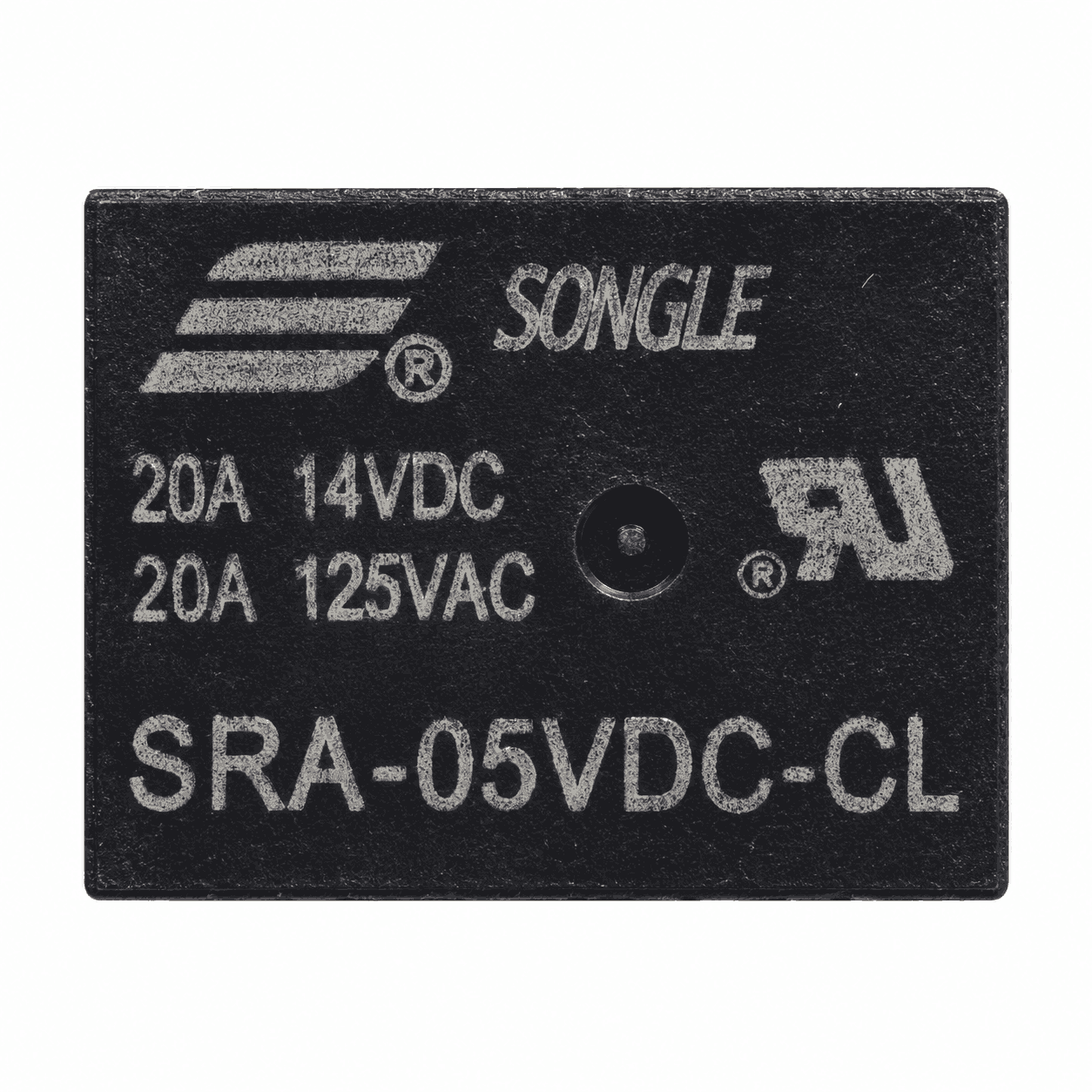

Mbi produktin e paraqitur shënohen vlerësimet e kontakteve 20A në 14V DC dhe 20A në 125V AC. Këto janë shënimet mbi relenë konkrete dhe duhen dalluar nga tensioni i aktivizimit. Shënimi 5V DC në kodin e modelit i përket bobinës, ndërsa tensioni dhe rryma e ngarkesës përcaktohen nga vlerësimi përkatës i kontakteve.

Konfigurimi me 5 pin dhe kontakte COM, NO, NC

Modeli SRA-05VDC-CL ka konfigurim SPDT, i njohur edhe si një kontakt ndërrues. Dy pin shërbejnë për bobinën dhe tre pin të tjerë për kontaktet COM, NO dhe NC. Kur bobina nuk është aktive, COM lidhet me NC. Kur bobina aktivizohet me furnizimin e duhur, lidhja kalon nga NC te NO.

Ky funksion mundëson ndezjen, fikjen ose ndryshimin e rrugës së një qarku sipas komandës së kontrolluesit. Përpara montimit kontrolloni skemën dhe distancat e pinëve. Dy rele me të njëjtin numër pinësh nuk janë domosdoshmërisht zëvendësime direkte, pasi mund të ndryshojnë përmasat, tensioni i bobinës dhe parametrat e kontakteve.

Komandimi nga Arduino dhe ESP32

Për përdorim me Arduino ose ESP32 nevojitet një qark drejtues me tranzistor ose MOSFET të përshtatshëm. Bobina furnizohet me 5V DC dhe ka konsum nominal rreth 120mA sipas fletës teknike të serisë. Për këtë arsye nuk duhet të lidhet drejtpërdrejt me pinin GPIO të mikrokontrolluesit.

Për kufizimin e tensionit të kthimit gjatë çaktivizimit përdoret një diodë mbrojtëse në paralel me bobinën, e lidhur me polaritetin e duhur. Për këtë funksion mund të zgjidhni variantin 1N4007 te Dioda Elektronike. Releja shitet si komponent individual dhe nuk përfshin pllakë drejtimi, optocoupler ose terminale me vida.

Variantet me bobinë 12V dhe 24V

Për qarqe që aktivizojnë bobinën me 12V DC mund të shikoni Rele SONGLE SRA-12VDC-CL 12V. Për sisteme me furnizim bobine 24V DC shikoni Rele SONGLE SRA-24VDC-CL 24V. Varianti duhet të zgjidhet sipas tensionit dhe kapacitetit të qarkut drejtues. Bobina 5V nuk duhet të furnizohet me 12V ose 24V.

Zgjedhja e ngarkesës dhe montimi në PCB

Kapaciteti i kontakteve duhet të vlerësohet sipas tensionit, llojit të ngarkesës dhe rrymës së nisjes. Motorët dhe pompat mund të tërheqin rrymë më të lartë gjatë nisjes, ndaj shënimi 20A nuk është kapacitet universal për çdo pajisje. Gjurmët e PCB-së, saldimi dhe lidhjet duhet të dimensionohen për rrymën reale të qarkut.

Ky produkt është i shënuar për 125V AC dhe nuk duhet të përdoret për komandim direkt të rrjetit 220–230V AC. Për parametrat e bobinës, përmasat dhe skemën e pinëve konsultoni fletën teknike të serisë SONGLE SRA, e cila përfshin edhe variantin 5V. Vlerësimet e përgjithshme të serisë mund të ndryshojnë nga shënimet mbi produktin konkret; për dimensionimin e ngarkesës përdorni dokumentacionin përkatës të variantit.
