XY-LJ02 Modul Rele Kohëmatës 6–30V me Ekran LCD dhe Micro USB

Modul kohëmatës XY-LJ02 me ekran dixhital

XY-LJ02 është modul kohëmatës me një kanal releje, i projektuar për të komanduar ndezjen dhe fikjen e një qarku sipas kohës së programuar. Ekrani dixhital shfaq parametrat dhe gjendjen e modulit, ndërsa butonat STOP, SET, UP dhe DOWN përdoren për konfigurim dhe kontroll. Ky modul mund të përdoret në projekte automatizimi, qarqe elektronike, prototipe DIY dhe instalime ku nevojitet aktivizim me vonesë ose cikël i përsëritur.

Furnizim fleksibël dhe hyrje trigger

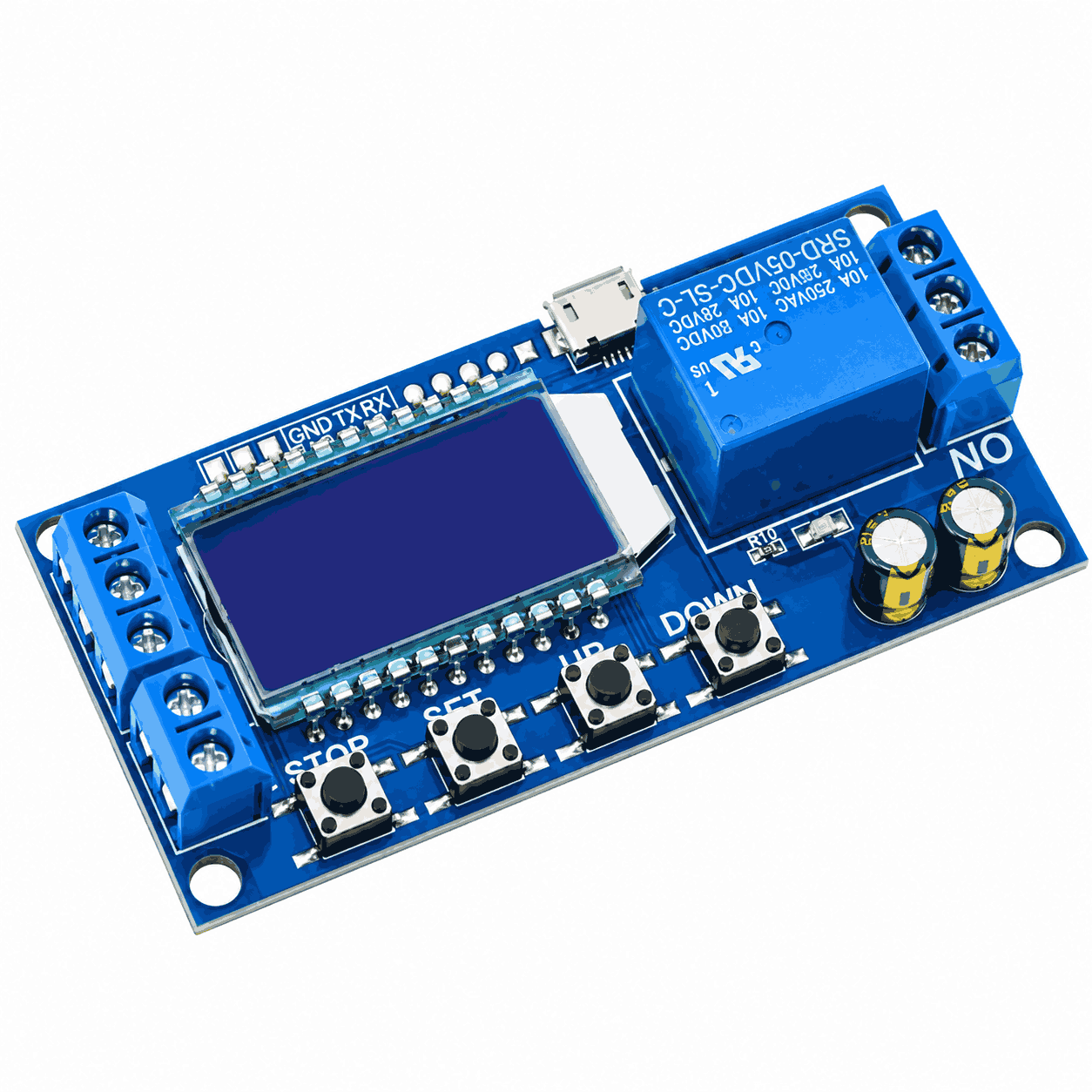

Moduli mund të furnizohet me 6–30V DC përmes terminaleve ose me 5V përmes portës Micro USB. Këto janë dy mënyra alternative të furnizimit të modulit. Fotografia tregon relé me bobinë 5V, model SRD-05VDC-SL-C; kjo shifër nuk duhet ngatërruar me tensionin e hyrjes së modulit. Hyrja e komandimit mund të konfigurohet për sinjal High, Low ose çelës, sipas skemës së përdorur. Kontrolloni shënimet e terminaleve përpara lidhjes.

Mënyra vonese dhe cikle kohore

XY-LJ02 ofron mënyra të ndryshme pune për aktivizimin dhe çaktivizimin e relés. Parametri OP cakton kohën e gjendjes aktive, CL përcakton intervalin joaktiv në mënyrat me cikël, ndërsa LOP shërben për caktimin e përsëritjeve kur mënyra e zgjedhur e përdor këtë vlerë. Manuali i modelit përshkruan disa konfigurime, përfshirë vonesën pas trigger-it dhe ciklet ON/OFF. Diapazoni kohor i dokumentuar është nga 0.01 sekonda deri në 9999 minuta.

Butoni SET përdoret për të hyrë te mënyra e punës dhe parametrat. UP dhe DOWN ndryshojnë vlerat, ndërsa STOP shërben për kontrollin ose ndërprerjen e procesit sipas konfigurimit. Pas programimit, kontrolloni ekranin dhe testoni daljen pa ngarkesë për të konfirmuar kohën dhe sjelljen e relés.

Dalja e relés dhe përdorimet

Dalja përfshin kontaktet COM, NO dhe NC. COM është kontakti i përbashkët; NO mbetet i hapur kur reléja është joaktive; NC mbetet i mbyllur në atë gjendje. Zgjidhni kontaktin sipas sjelljes që dëshironi për qarkun. Mbi relén e paraqitur në foto lexohen 10A 250VAC dhe 10A 30VDC. Ngarkesat induktive si motorët, pompat dhe bobinat mund të kërkojnë masa shtesë mbrojtëse; kontrolloni gjithmonë parametrat realë të ngarkesës dhe relés.

Për një alternativë të thjeshtë kohëmatëse shihni modulin kohëmatës NE555 5V. Për module të tjera kontrolli, vizitoni kategorinë Automatizim & Smart Home. Moduli mund të kombinohet në projekte me Arduino Uno Compatible Board CH340, duke respektuar mënyrën e hyrjes trigger dhe furnizimin e duhur. Për mënyrat e punës dhe programimin, konsultoni manualin XY-LJ02.
