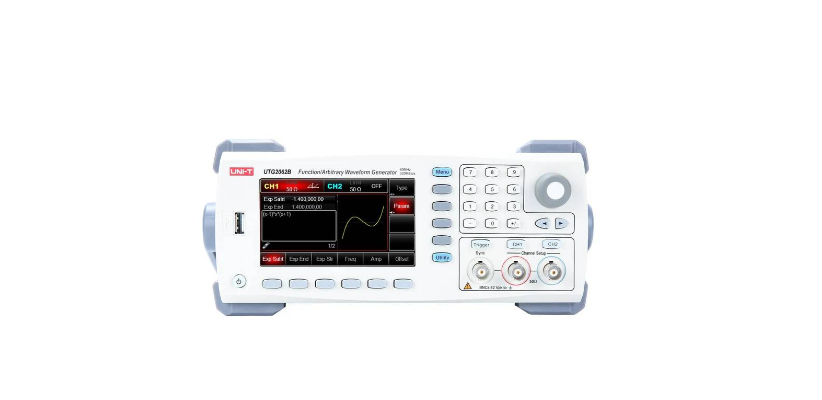

Gjenerator Sinjali UNI-T UTG2062B 60MHz, 2 Kanale, 320MSa/s, 16-bit

Gjenerator profesional funksionesh dhe formash valore arbitrare

UNI-T UTG2062B është një gjenerator sinjali me dy kanale, i projektuar për krijimin e formave valore standarde dhe arbitrare gjatë testimit, zhvillimit dhe diagnostikimit të qarqeve elektronike. Pajisja ofron frekuencë sinusoidale deri në 60 MHz, kampionim 320 MSa/s në modalitetin DDS, memorie deri në 16 Mpts dhe rezolucion vertikal 16-bit.

Rezolucioni 16-bit siguron 65,536 nivele të amplitudës, duke ndihmuar në gjenerimin e sinjaleve të pastra dhe në riprodhimin më të detajuar të formave valore komplekse. Ky model është i përshtatshëm për laboratorë elektronikë, servise teknike, institucione arsimore, zhvillim produktesh dhe sisteme automatike testimi.

Dy kanale dhe frekuencë deri në 60MHz

Dy kanalet e UTG2062B mundësojnë gjenerimin njëkohësisht të dy sinjaleve të ndryshme. Kjo është praktike për testimin e fazës, krahasimin e hyrjes dhe daljes së një qarku, kontrollin e amplifikatorëve dhe simulimin e sinjaleve të sinkronizuara.

Frekuenca maksimale varet nga forma valore e zgjedhur:

• Sinus: deri në 60 MHz
• Valë katrore: deri në 25 MHz
• Puls: deri në 20 MHz
• Rampë: deri në 3 MHz
• Formë valore arbitrare: deri në 15 MHz
• Rezolucioni i frekuencës: 1 µHz

Arkitektura e pajisjes mbështet kampionim deri në 1.28 GSa/s me interpolim 4×, ndërsa shpejtësia bazë në modalitetin DDS është 320 MSa/s.

Memorie 16Mpts dhe forma valore të personalizuara

Memoria deri në 16 Mpts mundëson ruajtjen dhe riprodhimin e formave valore më të gjata dhe më komplekse. UTG2062B mbështet sinjale sinusoidale, katrore, rampë, puls, zhurmë, DC, arbitrare, harmonike dhe forma të përcaktuara përmes funksionit Expression.

Funksioni Expression lejon krijimin e sinjaleve nëpërmjet ekuacioneve matematikore, ndërsa gjenerimi i harmonikave deri në rendin e 16-të është i dobishëm për testimin e shtrembërimit, filtrave dhe përgjigjes së amplifikatorëve. Pajisja përmban gjithashtu rreth 160 forma valore të integruara.

Trembëdhjetë lloje modulimi

UNI-T UTG2062B mbështet 13 mënyra modulimi analog dhe dixhital:

• AM
• FM
• PM
• PWM
• ASK
• FSK
• PSK
• BPSK
• QPSK
• OSK
• DSB-AM
• SUM
• QAM

Mbështetja për modulime të ndryshme e bën pajisjen të përshtatshme për qarqe komunikimi, sisteme dixhitale, module RF, kontroll PWM dhe eksperimente laboratorike. Modaliteti QAM përfshin variante nga QAM4 deri në QAM256.

Funksionet Sweep, Burst dhe Frequency Sweep

Funksioni Sweep mundëson ndryshimin automatik të frekuencës në mënyrë lineare ose logaritmike. Ai mund të përdoret për analizimin e përgjigjes së filtrave, amplifikatorëve, qarqeve audio dhe sistemeve të kontrollit.

Modaliteti Burst mbështet numër të përcaktuar ciklesh, funksionim të vazhdueshëm dhe aktivizim përmes sinjalit të jashtëm. Numri i cikleve mund të vendoset nga 1 deri në 1,000,000, duke mundësuar simulimin e impulseve dhe ngjarjeve periodike.

Dalje e rregullueshme për aplikime të ndryshme

Në një ngarkesë prej 50 Ω, amplituda e daljes mund të rregullohet:

• Deri në 10 Vpp për frekuenca deri në 20 MHz
• Deri në 5 Vpp për frekuenca deri në 60 MHz
• Rezolucion minimal deri në 1 mVpp
• Offset DC deri në ±5 V në 50 Ω
• Offset DC deri në ±10 V në impedancë të lartë

Impedanca nominale e daljes është 50 Ω dhe kanalet përmbajnë mbrojtje të integruar.

Frekuencëmatës i integruar deri në 200MHz

Gjeneratori përmban një frekuencëmatës të integruar me diapazon nga 100 mHz deri në 200 MHz. Ky funksion mundëson matjen e frekuencës së sinjaleve të jashtme pa përdorur një frekuencëmatës të veçantë.

Kontroll përmes USB, LAN dhe SCPI

UTG2062B përmban ndërfaqe USB dhe LAN dhe mbështet komandat SCPI. Pajisja mund të kontrollohet nga kompjuteri dhe të integrohet në sisteme automatike testimi, laboratorë zhvillimi ose linja prodhimi.

Ekrani TFT LCD prej 4.3 inç, me rezolucion 480 × 272 piksel, shfaq format valore dhe parametrat kryesorë të dy kanaleve.

Përdorimet kryesore

UNI-T UTG2062B rekomandohet për:

• Zhvillimin dhe diagnostikimin e qarqeve elektronike
• Testimin e amplifikatorëve dhe filtrave
• Gjenerimin e sinjaleve PWM
• Testimin e qarqeve audio
• Analizimin e përgjigjes në frekuencë
• Simulimin e sinjaleve të komunikimit
• Testimin e mikrokontrollorëve dhe moduleve elektronike
• Laboratorë shkollorë dhe universitarë
• Servise elektronike profesionale
• Sisteme automatike testimi

Zgjidh modelin e duhur

Për aplikime që kërkojnë sinjal deri në 60 MHz, memorie 16 Mpts dhe modulime të avancuara, UNI-T UTG2062B është zgjedhja më e fuqishme ndërmjet këtyre modeleve.

Për frekuenca më të ulëta mund të përdoren:

• Gjenerator Sinjali UNI-T UTG1042X 40MHz, 2 Kanale, 16-bit
• Gjenerator Sinjali UNI-T UTG1022X-PA 20MHz, 2 Kanale, 16-bit

Vendos internal link te emërtimet e mësipërme. Modeli UTG1022X-PA është tashmë i publikuar në web-in e Atila Electronic.

Specifikimet teknike

• Marka: UNI-T
• Modeli: UTG2062B
• Lloji: Gjenerator funksionesh dhe formash valore arbitrare
• Numri i kanaleve: 2
• Frekuenca maksimale sinus: 60 MHz
• Frekuenca maksimale katrore: 25 MHz
• Frekuenca maksimale puls: 20 MHz
• Frekuenca maksimale rampë: 3 MHz
• Frekuenca maksimale arbitrare: 15 MHz
• Rezolucioni i frekuencës: 1 µHz
• Kampionimi DDS: 320 MSa/s
• Kampionimi me interpolim 4×: 1.28 GSa/s
• Rezolucioni vertikal: 16-bit
• Memoria arbitrare: Deri në 16 Mpts
• Forma valore të integruara: Rreth 160
• Modulimet: AM, FM, PM, PWM, ASK, FSK, PSK, BPSK, QPSK, OSK, DSB-AM, SUM dhe QAM
• Modalitetet: Continuous, Modulation, Sweep, Burst dhe Output Gating
• Sweep: Linear dhe logaritmik
• Burst: 1–1,000,000 cikle, Infinite dhe Gated
• Amplituda në 50 Ω: Deri në 10 Vpp
• Amplituda në 60 MHz: Deri në 5 Vpp
• Offset DC: ±5 V në 50 Ω; ±10 V në High-Z
• Impedanca e daljes: 50 Ω
• Frekuencëmatësi: 100 mHz–200 MHz
• Ekrani: TFT LCD 4.3 inç
• Rezolucioni i ekranit: 480 × 272 piksel
• Ndërfaqet: USB dhe LAN
• Kontrolli: SCPI
• Furnizimi: 100–240 V AC
• Konsumi: Më pak se 50 W
• Përmasat: 305 × 230 × 93 mm
• Pesha neto: 3.10 kg
• EAN: 6935750520628
• Aksesorët: Kabell furnizimi, kabell USB dhe 2 kabuj BNC 1 m

Specifikimet teknike dhe aksesorët janë sipas faqes së produktit dhe datasheet-it të serisë UTG2000B.
