I2C Module per Lcd

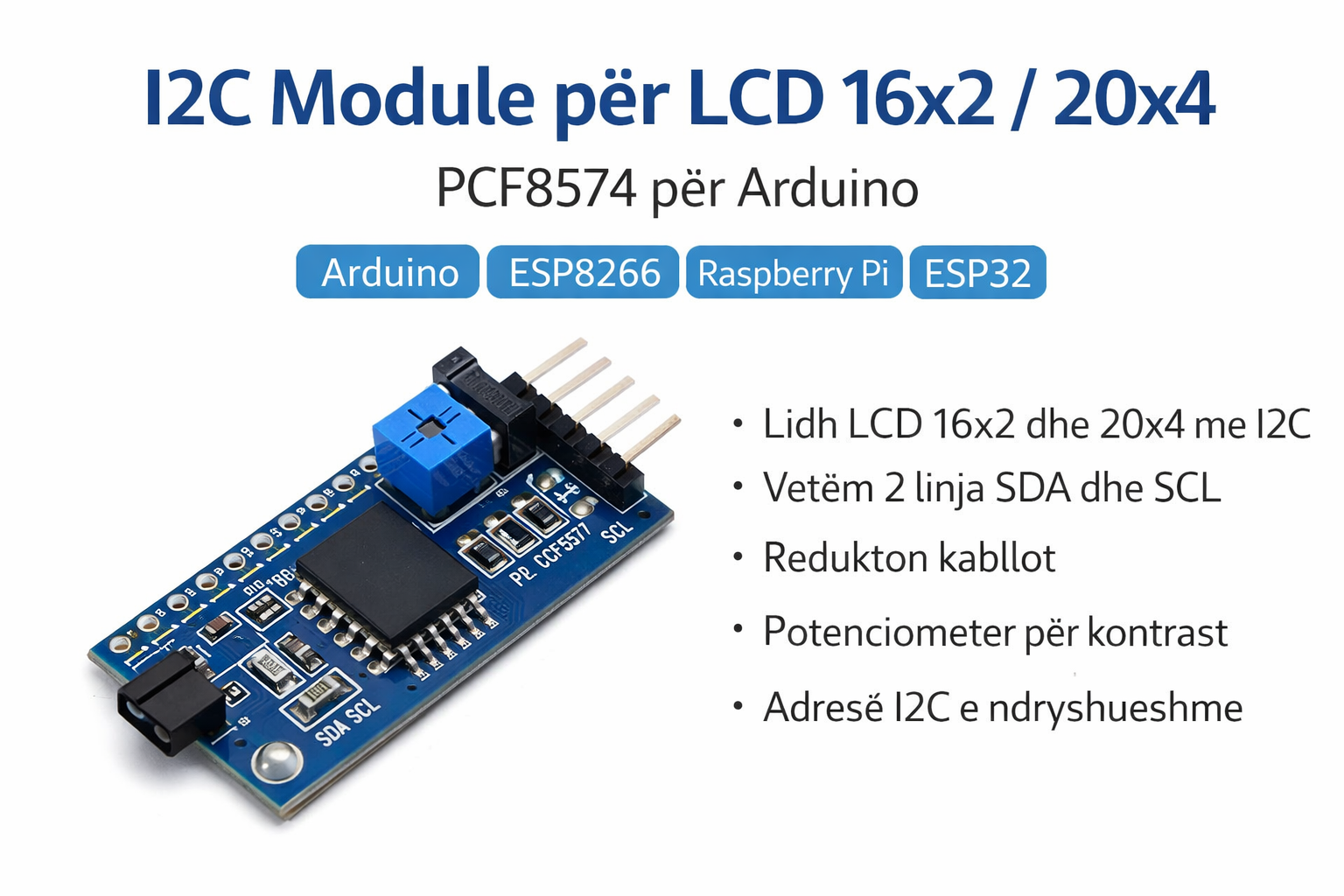

I2C Module për LCD – Zgjidhje e thjeshtë për Arduino

I2C Module për LCD (PCF8574) është një adapter shumë praktik që përdoret për të lidhur ekranet LCD 16×2 dhe 20×4 me Arduino duke përdorur vetëm 4 pin-e. Ky modul eliminon nevojën për shumë lidhje dhe e bën instalimin shumë më të thjeshtë dhe të pastër.

Me këtë modul, komunikimi bëhet përmes ndërfaqes I2C, duke përdorur vetëm pin-et SDA dhe SCL, së bashku me VCC dhe GND. Kjo është shumë e dobishme në projekte ku mikrokontrolluesi ka pin-e të kufizuara.

I2C Module për LCD është shumë i përdorur në projekte si:

• Shfaqje temperature dhe lagështire
• Sisteme monitorimi
• Projekte Arduino për shkolla
• Robotikë dhe automatizim
• Smart home

Ky modul përdor çipin PCF8574, i cili konverton komunikimin serial në paralel për LCD-në, duke e bërë shumë më të lehtë përdorimin e saj.

Një tjetër avantazh është fakti që shumica e moduleve kanë një potenciometër për rregullimin e kontrastit, si dhe mundësi për të ndryshuar adresën I2C nëse përdoren disa pajisje në të njëjtin bus.

Instalimi është shumë i thjeshtë dhe përdoret zakonisht me librarinë LiquidCrystal_I2C, e cila e bën programimin shumë të lehtë edhe për fillestarët.

⚙️ Specifikime:

• Chip: PCF8574
• Ndërfaqja: I2C
• Tension operimi: 5V
• Kompatibilitet: LCD 16×2, 20×4
• Pin: VCC, GND, SDA, SCL
• Potenciometër për kontrast
