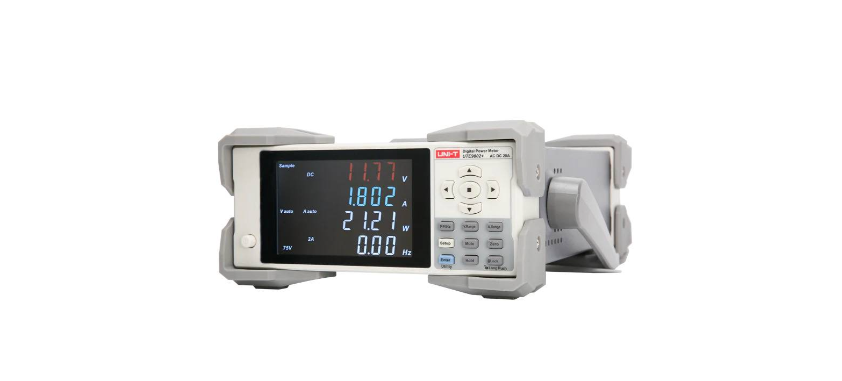

Matës Dixhital i Fuqisë UNI-T UTE9802+ True RMS AC/DC, 700V 24A, RS-232/RS-485

Matës profesional për analizimin e parametrave elektrikë

UNI-T UTE9802+ është një matës dixhital profesional i fuqisë, i projektuar për matjen e tensionit, rrymës, fuqisë aktive, faktorit të fuqisë dhe frekuencës. Pajisja është e përshtatshme për laboratorë elektronikë, servise, departamente kërkim-zhvillimi, kontroll cilësie dhe linja prodhimi ku kërkohet analizim i besueshëm i konsumit elektrik.

Ekrani me katër dritare mund të shfaqë njëkohësisht vlerat e tensionit, rrymës, fuqisë dhe faktorit të fuqisë ose frekuencës. Kjo e bën më të lehtë monitorimin e pajisjes nën test pa qenë nevoja të ndërrohet vazhdimisht funksioni i matjes.

Matje True RMS në AC, DC dhe AC+DC

UTE9802+ mbështet mënyrat e matjes AC, DC dhe AC+DC True RMS. Teknologjia True RMS ndihmon në marrjen e rezultateve të sakta edhe kur forma valore nuk është sinusoidale, si në rastin e furnizimeve switching, karikuesve, kontrolluesve të motorëve, inverterëve dhe pajisjeve elektronike moderne.

Diapazoni nominal i matjes është 3–600 V për tensionin dhe 0.5 mA–20 A për rrymën. Pajisja lejon hyrje të vazhdueshme deri në 700 V dhe 24 A, ndërsa kufiri i hyrjes së çastit është 1000 V dhe 40 A për maksimumi një minutë. Fuqia aktive mund të matet nga 1 W deri në 12 kW.

Zgjedhje automatike ose manuale e diapazonit

Përdoruesi mund të zgjedhë ndërmjet diapazonit automatik dhe atij manual. Diapazonet e tensionit janë 75 V, 150 V, 300 V dhe 600 V, ndërsa diapazonet e rrymës janë 500 mA, 2 A, 8 A dhe 20 A. Zgjedhja automatike ndihmon në ruajtjen e rezolucionit të përshtatshëm gjatë ndryshimeve të ngarkesës.

Pajisja ka rezolucion tensioni deri në 0.01 V, rezolucion rryme deri në 0.0001 A dhe rezolucion fuqie deri në 0.001 W, në varësi të diapazonit të zgjedhur. Frekuenca e mbështetur është DC ose 40–400 Hz.

Monitorim i njëkohshëm dhe lexim i qëndrueshëm

Ekrani VA me pesë shifra dhe katër dritare shfaq:

• Tensionin në volt
• Rrymën në amper
• Fuqinë aktive në watt
• Faktorin e fuqisë ose frekuencën

Funksioni Average mund të konfigurohet me 8, 16, 32 ose 64 matje, duke stabilizuar leximin kur ngarkesa ose burimi i energjisë ndryshon vazhdimisht. Shpejtësia e rifreskimit të ekranit mund të vendoset në 0.1, 0.25, 0.5, 1, 2 ose 5 sekonda.

Alarm për kufijtë e rrymës dhe fuqisë

UNI-T UTE9802+ lejon konfigurimin e kufijve minimalë dhe maksimalë për rrymën dhe fuqinë. Kur rezultati kalon kufirin e vendosur, pajisja aktivizon sinjalizim zanor dhe vizual. Mund të vendoset edhe një vonesë për aktivizimin e alarmit, duke e bërë funksionin praktik për testime në seri dhe kontroll cilësie.

Funksionet Data Hold, bllokimi i butonave dhe çaktivizimi i sinjalit zanor ndihmojnë në parandalimin e ndryshimeve aksidentale dhe në ruajtjen e rezultateve gjatë testimit.

RS-232, RS-485 dhe kontroll nga kompjuteri ose PLC

Pajisja është e pajisur me ndërfaqe RS-232 dhe RS-485 dhe mbështet protokollet SCPI dhe Modbus RTU. Ajo mund të lidhet me kompjuter ose PLC për monitorim, komandim dhe integrim në sisteme automatike testimi.

Programi për kompjuter mundëson shfaqjen e rezultateve dhe tendencës historike të matjeve. Të dhënat mund të ruhen në format CSV për dokumentim dhe analizë të mëtejshme.

Përdorimet kryesore

UNI-T UTE9802+ mund të përdoret për:

• Testimin e karikuesve dhe adaptorëve
• Matjen e konsumit të pajisjeve elektronike
• Kontrollin e furnizimeve AC dhe DC
• Testimin e pajisjeve shtëpiake
• Analizimin e motorëve dhe pajisjeve ngrohëse
• Testimin e baterive dhe sistemeve të karikimit
• Kontrollin e produkteve në linja prodhimi
• Laboratorë elektronikë dhe elektrikë
• Sisteme automatike testimi me kompjuter ose PLC

Prodhuesi e rekomandon serinë për prodhim, testim, vlerësim, kërkim shkencor, pajisje ndriçimi, vegla elektrike, pajisje shtëpiake, motorë dhe kontrolle cilësie.

Zgjidh modelin e duhur

UNI-T UTE9802+ është zgjedhja e përshtatshme kur kërkohet matje True RMS në AC, DC dhe AC+DC, së bashku me RS-232, RS-485 dhe kontroll automatik.

Për matje të fuqisë së dukshme dhe vlerave peak mund të përdoret modeli Matës Dixhital i Fuqisë UNI-T UTE9806+. Për analizë më të avancuar të harmonikave deri në rendin e 50-të mund të zgjidhet Analizuesi i Fuqisë UNI-T UTE9811+. Këto dy emërtime duhen lidhur me faqet përkatëse të produkteve sapo të publikohen në web.

Specifikimet teknike

• Marka: UNI-T
• Modeli: UTE9802+
• Lloji: Matës dixhital i fuqisë
• Parametrat: Tension, rrymë, fuqi aktive, faktor fuqie dhe frekuencë
• Mënyrat e matjes: AC, DC dhe AC+DC True RMS
• Diapazoni nominal i tensionit: 3–600 V
• Diapazonet e tensionit: 75 V, 150 V, 300 V dhe 600 V
• Hyrja maksimale e vazhdueshme: 700 V
• Rezolucioni i tensionit: 0.01 V/0.1 V
• Diapazoni nominal i rrymës: 0.5 mA–20 A
• Diapazonet e rrymës: 500 mA, 2 A, 8 A dhe 20 A
• Hyrja maksimale e vazhdueshme: 24 A
• Rezolucioni i rrymës: 0.0001 A/0.001 A
• Hyrja maksimale e çastit: 1000 V, 40 A për maksimumi 1 minutë
• Diapazoni i fuqisë: 1 W–12 kW
• Rezolucioni i fuqisë: 0.001 W/0.01 W/0.1 W/1 W
• Diapazoni i faktorit të fuqisë: -1.000 deri në 1.000
• Diapazoni i frekuencës: DC, 40–400 Hz
• Zgjedhja e diapazonit: Automatike ose manuale
• Ekrani: VA, pesë shifra, katër dritare
• Rifreskimi: 0.1/0.25/0.5/1/2/5 sekonda
• Ndërfaqet: RS-232 dhe RS-485
• Protokollet: SCPI dhe Modbus RTU
• Baud rate: 4800–115200
• Furnizimi: 100–240 V AC, 50/60 Hz
• Përmasat: 214 × 88 × 340 mm
• Pesha: 3.3 kg
• Aksesorët standardë: Kabell furnizimi dhe kabell serial RS-232
• EAN: 6935750598047

Specifikimet, përmasat, pesha dhe aksesorët standardë janë sipas dokumentacionit të prodhuesit dhe faqes së produktit.
