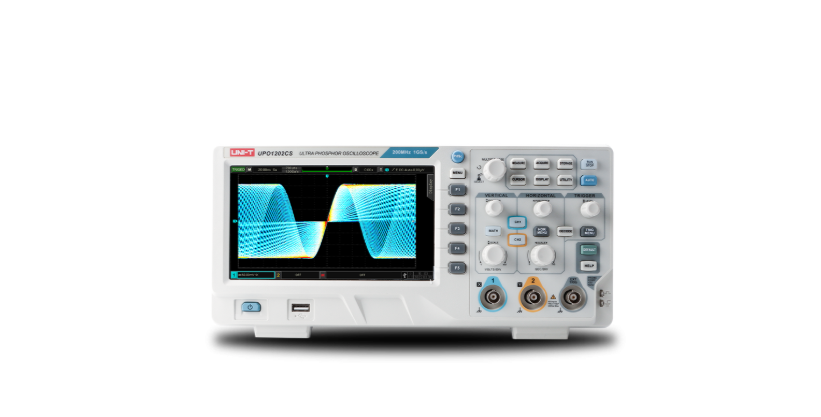

Osciloskop Dixhital UNI-T UPO1202CS 200MHz, 2 Kanale, 1GSa/s

Osciloskop profesional Ultra Phosphor me bandwidth 200MHz

UNI-T UPO1202CS është një osciloskop dixhital me fosfor, i projektuar për matjen, regjistrimin dhe analizimin e sinjaleve elektrike me frekuencë të lartë. Me bandwidth prej 200 MHz, dy kanale analoge dhe kampionim në kohë reale deri në 1 GSa/s për secilin kanal, ai është i përshtatshëm për laboratorë elektronikë, servise profesionale, institucione arsimore, departamente zhvillimi dhe sisteme automatike testimi.

Teknologjia Ultra Phosphor paraqet amplitudën, kohën dhe intensitetin e përsëritjes së sinjalit. Shfaqja me deri në 256 nivele intensiteti ndihmon në identifikimin e impulseve të rralla, jitter-it, zhurmës, glitch-eve dhe anomalive që mund të mos dallohen lehtë me një osciloskop tradicional me memorie.

Dy kanale me kampionim të pavarur 1GSa/s

Dy kanalet analoge mundësojnë krahasimin njëkohësisht të sinjalit në hyrje dhe dalje të një qarku. Kampionimi 1 GSa/s për kanal, pa qenë nevoja për interleaving ndërmjet kanaleve, ruan performancën edhe kur të dy kanalet përdoren njëkohësisht.

Koha e ngritjes prej jo më shumë se 1.8 ns e bën UPO1202CS të përshtatshëm për impulse të shpejta, sinjale dixhitale, komunikime seriale, qarqe switching dhe aplikime ku kërkohet bandwidth më i lartë se 100 MHz.

Memorie e thellë 56Mpts për kanal

UNI-T UPO1202CS ka memorie deri në 56 Mpts për secilin kanal. Kjo mundëson regjistrimin e intervaleve të gjata pa humbur detajet e sinjalit gjatë zmadhimit dhe analizimit.

Pajisja mund të regjistrojë deri në 100,000 forma valore, duke lejuar rishikimin e ngjarjeve që ndodhin vetëm në momente të caktuara. Memoria e pavarur për çdo kanal është veçanërisht praktike gjatë analizimit të dy burimeve të ndryshme të sinjalit.

Kapje deri në 500,000 forma valore në sekondë

Në modalitetin Fast Acquire, shpejtësia e kapjes arrin deri në 500,000 wfms/s, ndërsa shpejtësia normale arrin deri në 150,000 wfms/s. Kjo rrit mundësinë e kapjes së impulseve të rralla, ndërprerjeve dhe anomalive që mund të humbasin nga një osciloskop me shpejtësi më të ulët rifreskimi.

Ndjeshmëria vertikale rregullohet nga 1 mV/div deri në 20 V/div, ndërsa baza kohore për modelin UPO1202CS varion nga 1 ns/div deri në 1000 s/div.

Analizim i protokolleve seriale

Osciloskopi mbështet trigger dhe dekodim hardware për protokollet kryesore të komunikimit:

• RS-232/UART
• I²C
• SPI
• CAN, opsional
• LIN, opsional

Dekodimi hardware përdor memorien e thellë të pajisjes dhe mundëson analizim më të shpejtë të paketave të komunikimit. Opsionet CAN dhe LIN kërkojnë aktivizimin përkatës të serisë UPO1000CS.

FFT me 1 milion pika dhe filtra dixhitalë

Funksioni i avancuar FFT me deri në 1 milion pika mundëson analizimin e sinjalit në domenin e frekuencës. Pajisja mbështet pamje në ekran të plotë, ekran të ndarë dhe waterfall, së bashku me vendosjen e intervalit të frekuencës dhe funksionet e detektimit.

Funksionet matematikore përfshijnë mbledhje, zbritje, shumëzim, pjesëtim, operacione logjike dhe funksione të avancuara. Gjithashtu ofrohen filtra Low Pass, High Pass, Band Pass dhe Band Stop.

Matje automatike, DVM dhe frekuencëmatës

UNI-T UPO1202CS mund të kryejë automatikisht 36 matje të parametrave të sinjalit, duke përfshirë frekuencën, periodën, amplitudën, RMS, Peak-to-Peak, duty cycle, kohën e ngritjes dhe kohën e rënies.

Pajisja përmban gjithashtu frekuencëmatës hardware 7-bit dhe funksion DVM për matjen e tensionit AC dhe DC True RMS në mënyrë të pavarur për të dy kanalet.

Trigger i avancuar për diagnostikim

Osciloskopi ofron mënyra të shumta trigger-i:

• Edge
• Pulse Width
• Video
• Slope
• Runt
• Overshoot
• Delay
• Timeout
• Duration
• Setup/Hold
• Nth Edge
• Pattern

Këto mënyra ndihmojnë në izolimin e ngjarjeve specifike, stabilizimin e formës valore dhe diagnostikimin e qarqeve analoge, dixhitale dhe sistemeve të komunikimit.

Ekran 7 inç dhe kontroll përmes rrjetit

UPO1202CS është i pajisur me ekran TFT LCD 7 inç, rezolucion 800 × 480 piksel dhe ngjyra 24-bit. Teknologjia Ultra Phosphor e bën më të lehtë dallimin e densitetit dhe përsëritjes së sinjaleve.

Ndërfaqet përfshijnë USB Host, USB Device, LAN, EXT Trigger dhe AUX Out. Nëpërmjet lidhjes LAN dhe Web Control, pajisja mund të kontrollohet nga një shfletues në kompjuter ose celular. Mbështetja SCPI mundëson integrimin në sisteme të automatizuara testimi.

Përdorimet kryesore

UNI-T UPO1202CS rekomandohet për:

• Diagnostikimin e qarqeve elektronike
• Analizimin e sinjaleve me frekuencë të lartë
• Testimin e qarqeve switching dhe konvertuesve
• Analizimin e sinjaleve PWM
• Testimin e mikrokontrollorëve
• Dekodimin e komunikimeve I²C, SPI dhe UART
• Testimin e amplifikatorëve dhe qarqeve audio
• Zhvillimin dhe kontrollin e prototipeve
• Laboratorë shkollorë dhe universitarë
• Sisteme automatike testimi

Zgjidh modelin e duhur

UNI-T UPO1202CS është zgjedhja e përshtatshme kur kërkohen bandwidth 200 MHz, kohë ngritjeje deri në 1.8 ns dhe analizim i sinjaleve më të shpejta.

Për aplikime ku bandwidth 100 MHz është i mjaftueshëm, mund të zgjidhet:

Osciloskop Dixhital UNI-T UPO1102CS 100MHz, 2 Kanale, 1GSa/s

Të dy modelet kanë dy kanale, kampionim 1 GSa/s, memorie 56 Mpts për kanal dhe kapje deri në 500,000 wfms/s. Ndryshimi kryesor është bandwidth-i 200 MHz kundrejt 100 MHz dhe koha e ngritjes 1.8 ns kundrejt 3.5 ns. Vendos internal link te emërtimi i modelit UPO1102CS.

Specifikimet teknike

• Marka: UNI-T
• Modeli: UPO1202CS
• Lloji: Osciloskop dixhital me fosfor
• Bandwidth: 200 MHz
• Kanale analoge: 2
• Kampionimi: 1 GSa/s për kanal
• Memoria: 56 Mpts për kanal
• Koha e ngritjes: ≤1.8 ns
• Kapja normale: Deri në 150,000 wfms/s
• Fast Acquire: Deri në 500,000 wfms/s
• Regjistrimi: Deri në 100,000 forma valore
• Rezolucioni vertikal: 8-bit
• Ndjeshmëria vertikale: 1 mV/div – 20 V/div
• Baza kohore: 1 ns/div – 1000 s/div
• Impedanca e hyrjes: 1 MΩ ±2% / 16 pF ±3 pF
• Tensioni maksimal i hyrjes: 400 V, DC + Vpeak
• Mënyrat e marrjes: Sampling, Peak Detect, Average, High Resolution
• Mënyrat e shfaqjes: Y-T, X-Y dhe Roll
• FFT: Deri në 1 milion pika
• Matje automatike: 36 parametra
• Dekodimi standard: RS-232/UART, I²C dhe SPI
• Dekodimi opsional: CAN dhe LIN
• Frekuencëmatësi: Hardware, 7-bit
• DVM: AC dhe DC True RMS
• Ndërfaqet: USB Host, USB Device, LAN, EXT Trigger dhe AUX Out
• Kontrolli: Web Control dhe SCPI
• Ekrani: TFT LCD 7 inç
• Rezolucioni: 800 × 480 piksel
• Ngjyrat e ekranit: 24-bit
• Furnizimi: 100–240 V AC, 50/60 Hz
• Fuqia maksimale: 100 VA
• Përmasat: 306 × 138 × 107 mm
• Pesha: Rreth 3 kg
• Aksesorët standardë: Kabell furnizimi, kabell USB dhe 2 sonda pasive UT-P05 200 MHz

Specifikimet dhe aksesorët janë bazuar te datasheet-i zyrtar i serisë UNI-T UPO1000CS.
