Testues Kabujsh HDMI UNI-T UT681HDMI për HDMI dhe Mini HDMI

Testim i shpejtë i kabujve HDMI dhe Mini HDMI

UNI-T UT681HDMI është një testues profesional për diagnostikimin e kabujve HDMI Type A dhe Mini HDMI Type C. Pajisja kontrollon vazhdimësinë dhe renditjen e përçuesve të brendshëm, duke ndihmuar në identifikimin e shpejtë të kabujve të dëmtuar ose të lidhur gabimisht.

Testuesi është i përshtatshëm për teknikë IT, instalues sistemesh audio-video, servise elektronike, ambiente konferencash, instalime televizive dhe përdorues që punojnë rregullisht me kabuj HDMI. Sipas prodhuesit dhe distributorit, ai mund të përdoret me kabuj të lidhur me standardet HDMI 1.2, 1.3, 1.4 dhe 2.0.

Produkt me porosi: Disponueshmëria, afati i furnizimit dhe çmimi përfundimtar konfirmohen përpara porosisë.

Diagnostikim i 19 përçuesve dhe ekran LED

UNI-T UT681HDMI kontrollon deri në 19 përçuesit e kabllit HDMI, si dhe lidhjen e ekranimit. Rezultatet tregohen nëpërmjet indikatorëve LED, duke e bërë më të lehtë dallimin e një lidhjeje të rregullt nga një defekt fizik.

Pajisja mund të identifikojë:

• ndërprerje të një ose më shumë përçuesve;
• qark të shkurtër;
• përçues të kryqëzuar;
• renditje të gabuar të pinave;
• probleme me lidhjen e ekranimit.

Kjo ndihmon në përcaktimin nëse problemi vjen nga kablli, përpara se të kontrollohen televizori, monitori, projektori, marrësi AV ose pajisjet e tjera të lidhura.

Dy mënyra testimi

Modeli UT681HDMI ofron dy mënyra kryesore kontrolli:

Scan Test kontrollon përçuesit njëri pas tjetrit dhe shfaq në rend sinjalet LED nga 1 deri në 19, së bashku me ekranimin.

Full Display Test aktivizon kontrollin dhe paraqitjen e plotë të lidhjeve, për një vlerësim më të shpejtë të gjendjes së kabllit.

Funksionimi me një buton e bën testuesin të lehtë për t’u përdorur edhe gjatë instalimeve në terren.

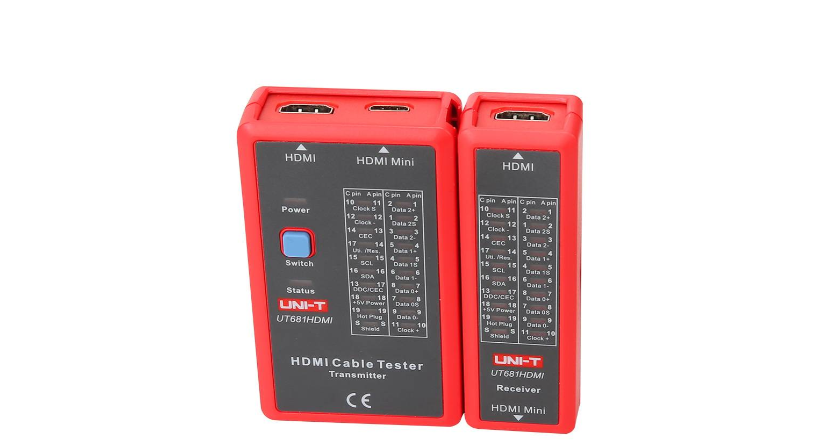

Njësi transmetuese dhe marrëse të ndara

Testuesi përbëhet nga një njësi kryesore transmetuese dhe një njësi marrëse. Kjo strukturë është praktike për kontrollimin e kabujve të instaluar, pasi dy skajet e kabllit mund të lidhen në pjesë të ndryshme të pajisjes.

Të dyja njësitë përmbajnë porta për:

• HDMI Type A, standard;
• Mini HDMI Type C.

Modeli nuk përmban portë Micro HDMI Type D, prandaj kabujt Micro HDMI kërkojnë adaptorë të përshtatshëm ose një testues tjetër.

Çfarë kontrollon dhe çfarë nuk kontrollon?

UNI-T UT681HDMI realizon kontroll elektrik të vazhdimësisë dhe renditjes së përçuesve. Ai mund të tregojë nëse kablli ka ndërprerje, qark të shkurtër ose lidhje të kryqëzuara.

Megjithatë, pajisja nuk certifikon shpejtësinë e transmetimit, rezolucionin 4K, frekuencën 60Hz, HDR, ARC/eARC, HDCP ose gjerësinë reale të brezit. Një kabell mund ta kalojë testin e vazhdimësisë, por përsëri të ketë probleme sinjali në rezolucione të larta ose në distanca të gjata. Kjo është një përfundim teknik nga lloji i provës që kryen pajisja: kontroll fizik i 19 lidhjeve, jo analizë e sinjalit HDMI.

Fikje automatike dhe tregues baterie

Testuesi furnizohet me një bateri standarde 9V. Ai përmban tregues për nivel të ulët të baterisë dhe fiket automatikisht pas rreth 10 minutash pa përdorim. Sipas specifikimeve të prodhuesit, paralajmërimi i baterisë aktivizohet kur tensioni bie nën afërsisht 7.2V.

Përdorimet kryesore

UNI-T UT681HDMI mund të përdoret për:

• kontrollin e kabujve HDMI standard;
• kontrollin e kabujve Mini HDMI;
• diagnostikimin e instalimeve audio-video;
• servise televizorësh dhe monitorësh;
• instalime projektorësh dhe sallash konferencash;
• sisteme profesionale prezantimi;
• instalime Home Cinema;
• kontrollin e kabujve përpara montimit;
• identifikimin e defekteve pas instalimit;
• mirëmbajtjen e pajisjeve multimediale.

Specifikimet teknike

• Marka: UNI-T / UNI-TREND
• Modeli: UT681HDMI
• Tipi: testues kabujsh HDMI
• Kabujt e mbështetur: HDMI Type A dhe Mini HDMI Type C
• Standardet e deklaruara: HDMI 1.2, 1.3, 1.4 dhe 2.0
• Numri i përçuesve të kontrolluar: 19 plus ekranimi
• Mënyrat e testimit: Scan Test dhe Full Display Test
• Defektet e identifikuara: ndërprerje, qark i shkurtër dhe lidhje të kryqëzuara
• Treguesi: LED 1–19 dhe LED për ekranimin
• Përdorimi: kontroll me një buton
• Fikja manuale: po
• Fikja automatike: pas rreth 10 minutash
• Tregues për bateri të ulët: po
• Kufiri i treguesit të baterisë: nën 7.2V
• Furnizimi: bateri 9V
• Temperatura e punës: 0°C deri në 40°C
• Lagështia e punës: 20%–80% RH
• Temperatura e ruajtjes: -10°C deri në 50°C
• Lagështia e ruajtjes: 10%–90% RH
• Lartësia maksimale e përdorimit: 2000m
• Përmasat e transmetuesit: 102 × 62 × 28mm
• Përmasat e marrësit: 102 × 37 × 28mm
• Pesha e transmetuesit: rreth 87g
• Pesha e marrësit: rreth 51g
• Ngjyra: e kuqe dhe gri
• Certifikimet: CE, UKCA dhe RoHS
• Kodi Schwick: 202711
• EAN: 6935750568125

Përmbajtja e paketimit

• 1 × Njësi transmetuese UNI-T UT681HDMI
• 1 × Njësi marrëse UNI-T UT681HDMI
• 1 × Bateri 9V
• 1 × Manual përdorimi
• 1 × Paketim individual

Produkte dhe kabuj HDMI të lidhur

Pas kontrollit me UNI-T UT681HDMI, mund të zëvendësoni një kabell të dëmtuar me Kabell HDMI Nedis 4K 2m CVGP34000BK20.

Për modele, gjatësi dhe adaptorë të tjerë, shikoni kategorinë Kabuj dhe pajisje HDMI.

Disponueshmëria e produktit

UNI-T UT681HDMI ofrohet me porosi. Afati i furnizimit dhe çmimi përfundimtar konfirmohen nga Atila Electronic përpara finalizimit të porosisë.
